Центр автоматического штранг-прессования автомата для резки CNC алюминиевого алюминиевый подвергая механической обработке

Центр автоматической алюминиевой плит циркуляра пилить машины алюминиевый подвергая механической обработке

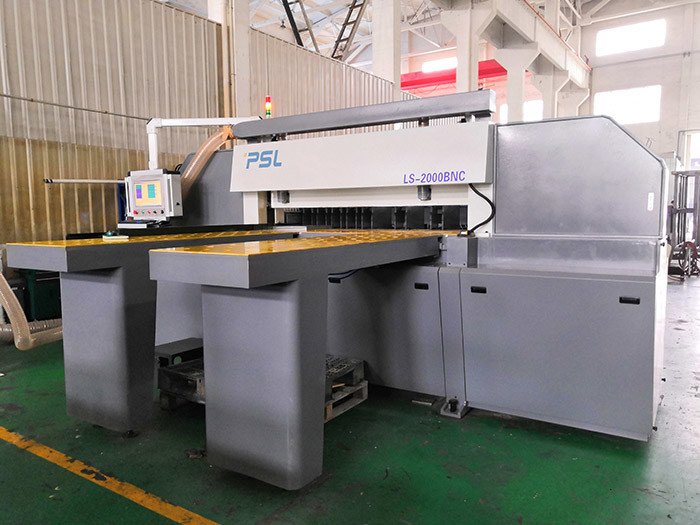

Имя машины: Автоматическая алюминиевая пиля машина

Модель: LS-2000BNC

▲Соединение штата LS от имени моделей машины компании полуавтоматных алюминиевых пиля. Представитель

▲2000 алюминиевых размеров пил,

▲BNC от имени автоматического.

Этот прибор применим к алюминию режа листа, меди, и составным панелям.



Основные технические параметры



Спецификации. /model		LS-2000BNC
Efficary	Длина вырезывания	3800mm
	Ширина вырезывания	2000mm
	Максимальная режа высота	200mm
	Максимальная высота лезвия	220mm
Лезвие пилы	Основа увидела мотор	18.5KW
	Основной диаметр лезвия	Ø550mm
	Основа увидела dia ядра вала.	Ø 38mm
	Скорость шпинделя	4000 r/min
Место пилы	Путешествовать мотор инвертора	1.5KW
	Передняя скорость	Максимальные 9 m/min
	Отсталая скорость	Максимальные 17 m/min
	Автоматический питаясь мотор сервопривода	AC 3KW
	Воздушное давление	≥5.0 kg/cm2
	Высота таблицы	1050 mm
	Общие размеры	4300×7500×1770
	Напряжение тока	380V/50Hz





Механические характеристики:



▲Экран деятельности касания:



    1. тип касания экран деятельности 10 дюймов.



    2. множественные наборы верстаков можно настроить в то же время для того чтобы облегчить переключить во время пилить.



   3. функция входного сигнала ботинка.



   4. функция само-обнаружения недостатка.





Основание плиты Al. зажимая и питаясь:



1.  Рельсы кровати с обеих сторон основания струбцины питаясь составлены сваренных стальных балок. Трудные хроми-покрытые ведущие брусья на одной стороне и плоские ведущие брусья с другой стороны соответствуются шестерням и приводам строки шестерни, и магнитный правитель соответствуется редуктору и мотору сервопривода 2 киловаттов ежедневному для точный и быстрый управляя располагать. Максимальная скорость 6 m/min.





▲Обжатая структура луча:



1. примите объединенную структуру луча давления, шкаф шестерни и коллокация цилиндра, равномерно управляет лучем давления для того чтобы поднять и отжать вниз материал листа. Давление равномерно распределено с обеих сторон режа линии оси. Когда резиновая прокладка установлена на дно луча давления для избежания отжать, поверхность объекта работы отжата для обеспечения точного режа качества.





Место пилы:



1. параллельный линейный slideway дизайн может эффектно уменьшить двигая инерцию места пилы, улучшить ровное представление гигантского места, и эффектно уменьшить взмах движения для того чтобы достигнуть самой лучшей режа линии точности.



2.  Главный мотор пилы 20HP (18,5 kW). Свой огромный ход принимает (1,5 kW) мотор преобразования частоты 2HP для того чтобы управлять с редуктором и зубы шестерни точности гребут. Основа увидела спички вверх и вниз действия цилиндра масла, поэтому пилить более силен, избегающ явления сжимать и задавливать причиненный традиционной цепной передачей.



3. лезвие пилы режа положение может автоматически обнаружить местонахождение поднимая положение вырезывания согласно ширине программы редактируя установки для начала отрезать.



4.  Квадратный трубчатый сбор синклиналя пыли аранжирован под местом пилы, и 2 сторонами одина другого крышки фильма и удлиняет к заключительной части вырезывания для обеспечения что сбор синклиналя пыли достигает самой высокой пыли собирая влияние.



5.  Максимальная режа скорость хода sawblade 6 m/min и 7 m/min. Режа скорость может быть отрегулирована ручкой панели согласно высоте workpiece вырезывания, и режа скорость можно изменить в реальное временя. Потребители могут отрегулировать их потребности предпочтения согласно природе режа объектов.





▲Главный верстак:



Главная таблица работы также плавая таблица. Медные шарики поплавка воздуха аранжированы на трудным панели покрытой хромом. Под условием увеличенной стойкости, эффективность работы металлического листа работника верхнего также улучшена.





▲Струбцины:



   1. стандартная конфигурация количества струбцин работы: 8 ПК струбцин.



   2.  Каждая струбцина оборудована с цилиндром для того чтобы вытянуть лист workpiece в пути рычага, так, что когда она вытянет workpiece, она сможет обеспечить что           материал деятельности зажимает лист.



▲Пылезащитный лист



Сегментообразный пылезащитный лист принимает лист прозрачной пластмассы, который может эффектно задержать отстрел пыли и достигнуть функцию предохранения от безопасности.



▲Электронная конфигурация распределительного ящика:



    1.  Все электронные части куплены от фабрики Тайваня первоначальной.



    2.  Мотор сервопривода и водитель сервопривода перепад.



    3.  Преобразователь частоты Тайвань Yingweiteng.



    4. электронным частям не нужна система охлаждения на всех. Для популяризации электронных частей, их можно купить и заменить с



        рынок без тревожиться о нашествии пыли, покуда они будут очищены и будут поддержаны регулярно.



▲Электропитание:



    1.  Электропитание промышленная трехфазная поставка с напряжением тока 380V/50HZ.



▲Поставка воздушного давления:



    Используйте воздушное давление 5-6 kg/cm





▲Собрание пыли:



   1.  Поставщик обеспечивает систему удаления обломока шабера, которая установлена на месте одновременно с пиля машиной для обеспечения функции удаления обломока.





▲Стандартное оборудование:



    1.  Одно главное лезвие пилы: карбид увидел лезвие (особенное для алюминиевой плиты).



    2. струбцины работы: 8pcs.



    3. плавая питаясь таблица: 1800mm x 600mm x 2 наборов.



    4.  Toolbox содержит набор инструментов.



    5.  Пояс главного мотора пилы аранжирован в машине.
