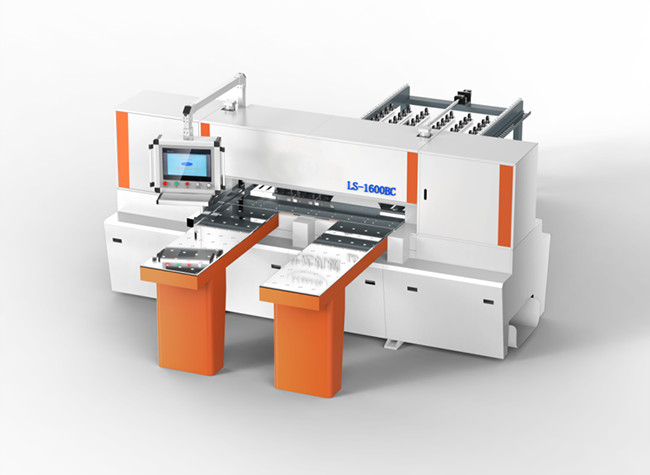

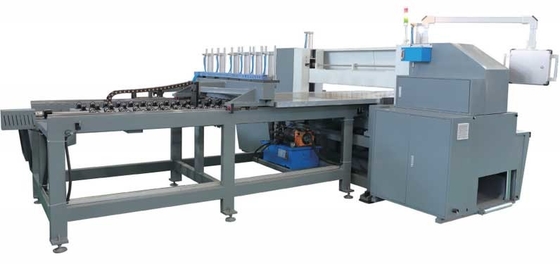

Вырезывание доски автоматических алюминиевых плит CNC циркуляра пилить панелей машины алюминиевых творческое
Механические характеристики:
▲Экран деятельности касания:
1. тип касания экран деятельности 10 дюймов.
2. множественные наборы верстаков можно настроить в то же время для того чтобы облегчить переключить во время пилить.
3. функция входного сигнала ботинка.
4. функция само-обнаружения недостатка.
Основание плиты Al. зажимая и питаясь:
1. Рельсы кровати с обеих сторон основания струбцины питаясь составлены сваренных стальных балок. Трудные хроми-покрытые ведущие брусья на одной стороне и плоские ведущие брусья с другой стороны соответствуются шестерням и приводам строки шестерни, и магнитный правитель соответствуется редуктору и мотору сервопривода 2 киловаттов ежедневному для точный и быстрый управляя располагать. Максимальная скорость 6 m/min.
Обжатая структура луча:
1. примите объединенную структуру луча давления, шкаф шестерни и коллокация цилиндра, равномерно управляет лучем давления для того чтобы поднять и отжать вниз материал листа. Давление равномерно распределено с обеих сторон режа линии оси. Когда резиновая прокладка установлена на дно луча давления для избежания отжать, поверхность объекта работы отжата для обеспечения точного режа качества.
Место пилы:
1. параллельный линейный slideway дизайн может эффектно уменьшить двигая инерцию места пилы, улучшить ровное представление гигантского места, и эффектно уменьшить взмах движения для того чтобы достигнуть самой лучшей режа линии точности.
2. Главный мотор пилы 15HP (11 kW). Свой огромный ход принимает (1,5 kW) мотор преобразования частоты 2HP для того чтобы управлять с редуктором и зубы шестерни точности гребут. Основа увидела спички вверх и вниз действия цилиндра масла, поэтому пилить более силен, избегающ явления сжимать и задавливать причиненный традиционной цепной передачей.
Главный верстак:
Главная таблица работы также плавая таблица. Медные шарики поплавка воздуха аранжированы на трудным панели покрытой хромом. Под условием увеличенной стойкости, эффективность работы металлического листа работника верхнего также улучшена.
Струбцины:
1. стандартная конфигурация количества струбцин работы: 4 ПК струбцин.
2. Каждая струбцина оборудована с цилиндром для того чтобы вытянуть лист workpiece в пути рычага, так, что когда она вытянет workpiece, она сможет обеспечить что материал деятельности зажимает лист.
Пылезащитный лист
Сегментообразный пылезащитный лист принимает лист прозрачной пластмассы, который может эффектно задержать отстрел пыли и достигнуть функцию предохранения от безопасности.
Электронная конфигурация распределительного ящика:
1. Все электронные части куплены от фабрики Тайваня первоначальной.
2. Мотор сервопривода и водитель сервопривода перепад.
3. Преобразователь частоты Тайвань Yingweiteng.
Электропитание:
1. Электропитание промышленная трехфазная поставка с напряжением тока 380V/50HZ.
Поставка воздушного давления:
Используйте воздушное давление 5-6 kg/cm
Собрание пыли:
Стандартное оборудование:
1. Одно главное лезвие пилы: карбид увидел лезвие (особенное для алюминиевой плиты).
2. струбцины работы: 4pcs.
3. плавая питаясь таблица: наборы 1000mm x 600mm x 1.
4. Toolbox содержит набор инструментов.
5. Пояс главного мотора пилы аранжирован в машине.
Основные технические параметры
| Спецификации. /model |
LS-1000BNC |
| Efficary |
Длина вырезывания |
1800mm |
| Ширина вырезывания |
1000mm |
| Максимальная режа высота |
150mm |
| Максимальная высота лезвия |
160mm |
| Лезвие пилы |
Основа увидела мотор |
11KW |
| Основной диаметр лезвия |
Ø510mm |
| Основа увидела dia ядра вала. |
Ø 38mm |
| Скорость шпинделя |
4000 r/min |
| Место пилы |
Путешествовать мотор инвертора |
1.5KW |
| Передняя скорость |
Максимальные 9 m/min |
| Отсталая скорость |
Максимальные 17 m/min |
| |
Автоматический питаясь мотор сервопривода |
AC 1.5KW |
| Воздушное давление |
≥5.0 kg/cm2 |
| Высота таблицы |
950 mm |
| Общие размеры |
2800×3550×1680 |
| Напряжение тока |
380V/50Hz |
