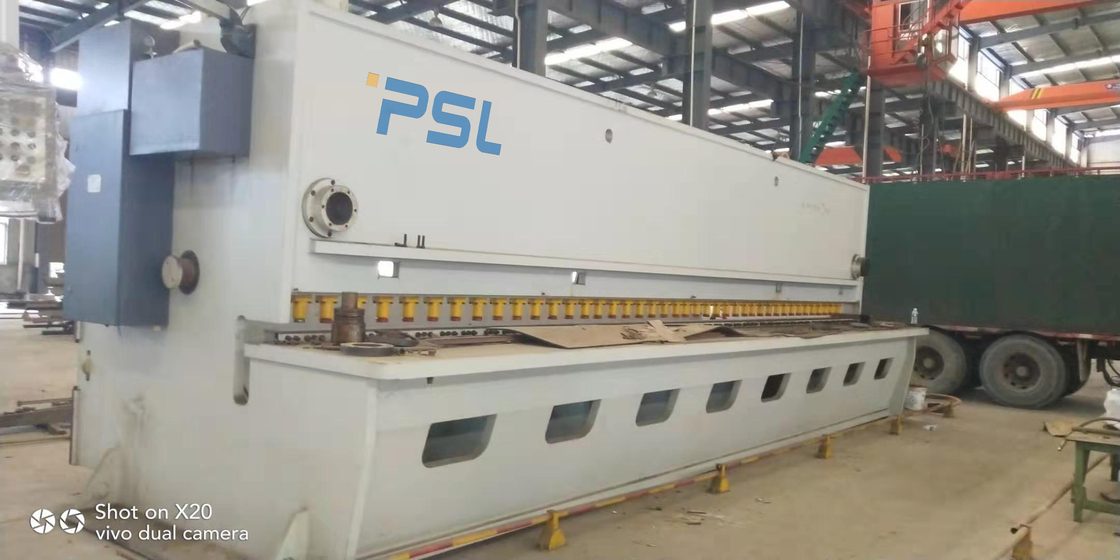

Стиль модельное HGS13x6200 машины LVD-YSD гидравлической гильотины NC режа
- Основные характеристики машины
1,1. Верхний держатель лезвий принимает структуру гильотины.
1,2. Свертывая проводник поддержан трехочковым типом. Передний поджимая ведущий брус держит держатель инструмента прикрепленный в задний верхний ролик и задний более низкий ролик, и никакой зазор в reciprocating движении.
1,3. Более низкий фулкрум зафиксирован с хорошей точностью.
1,4. Верхний держатель инструмента принимает склонную структуру, которая удобна для прикрывать и улучшает точность частей.
1,5. Режа угол можно отрегулировать. Управление кнопки использовано для того чтобы отрегулировать режа угол, который удобен и быстр.
1,6. Когда режа тонкие плиты, режа угол можно уменьшить, искажение частей можно уменьшить к минимуму, и взрез прям и без заусенцев.
1,7. Регулировка зазора между лопатками удобна и режа качество улучшено. Значение зазора лезвия показано численно.
1,8. Прямоугольное лезвие, 4 края можно использовать, длинный срок службы, легкий молоть.
1,9. Передвижная поддержка лезвия облегчает регулировку единообразия зазора между лопатками, улучшает ножницы качественные и увеличивает срок службы лезвия.
1,10. Сферически таблица поддержки шарика, удобная для потребителей для того чтобы отрезать питание.
1,11. Передний датчик с перпендикуляром правителя к более низкому лезвию соотвествует деятельности потребителя пре-располагая.
2. технические параметры,
| Нет. |
Имя |
Значение |
Блок |
Примечания |
| 1 |
Максимальная режа толщина |
13 |
mm |
σb≤450N/mm2 |
| 2 |
Максимальная режа ширина |
6200 |
mm |
|
| 3 |
Максимальная режа сила |
730 |
kN |
|
| 4 |
горло |
100 |
mm |
|
| 5 |
Угол вырезывания |
0.5-2.5 |
степень |
регулируемый |
| 6 |
ход |
7 |
|
Времена/MIN. |
| 7 |
Ряд назад-датчика |
10-1000 |
mm |
|
| 8 |
Количество владения-вниз |
32 |
ПК |
|
| 9 |
Том масляного бака |
680 |
L |
|
| 10 |
Сила главного мотора |
30 |
kW |
|
| 11 |
Длина |
7100 |
mm |
|
| 12 |
Ширина |
2400 |
mm |
|
| 13 |
Высота |
2850 |
mm |
|
| 14 |
Вес машины |
29000 |
kg |
|
3. основные части машины
3.1. Используя компьютерное проектирование. Рамка, слайдер и другие важные компоненты проанализированы программным обеспечением анализа конечного элемента ANSYS для обеспечения разумности прочности и структуры рамки.
3,2 структура целого сваривая принята для рамки и верхнего держателя лезвий, и немецкая технология использована для исключать внутренний стресс. Точность поддержана хорошо.
3,3 рихтовать съемки пользы для того чтобы извлечь ржавчину и распылить антиржавейную краску.
3,4 штендеры механического инструмента, верстаки, отжимая лучи и верхние держатели инструмента сформированы сверлильной и филировальной машиной в одно время, которая обеспечивает verticality и параллелизм каждой устанавливая поверхности.
- Гидравлическая система
4,1. Вводил предварительную европейскую технологию и принимающ интегрированную гидравлическую систему управления, он имеет хорошую надежность.
4,2. Система синхронизации цилиндра серии принята, и механический инструмент равномерно нагружен.
4,3. Гидравлическая система использует аккумулятор кож-сумки как вспомогательная энергия, поглощает удар давления в то же время, механический инструмент бежит ровно и имеет малошумное.
4,4. Гидравлическая пресса делает режущ больше надежным.
4,5. Отжимая повышения силы с увеличением силы ножниц.
4,6. Гидравлическая система имеет перегрузить предохранение от переполнения, безопасный и надежный.
4,7. Масляный насос принимает внутренний насос с зубчатой передачей NACHI Компании Японии, которая может выдержать высокое давление и малошумный.
4,8. Кольца запечатывания изготовлены Германией МЕРКЕЛЬ Компанией и Японией NOK Компанией. Они имеют хорошее проведение запечатывания, надежную деятельность и длинный срок службы.
4,9. Ясный и интуитивный дисплей высоты уровня масла.
4,10. Гидравлическая система оборудована с фильтрами с высокой фильтруя точностью.
4,11. Механические инструменты могут работать непрерывно под номинальной нагрузкой. Гидравлическая система стабилизирована и точности.
5. электрическая система
5,1. Используя регулятор E21s Estun NC для того чтобы контролировать путешествовать назад-датчика, особенный для режа машины
5,2. Ключевые электрические детали принимают импортированные части от за рубежом, которые соответствуют международным стандартам, безопасны и надежны, имеют длинный срок службы и сильную противоинтерференционную способность.
5,3. Шкаф электронного контроля соотвествует защиты IP54, и электрические детали аранжированы в стандарте и ясно отмечены.
5,4. Он оборудован с мобильным операционным столом и передвижным переключателем педали для легкой деятельности.
5,5. Оборудование имеет надежные электрические меры безопасности как предохранение от аварийной остановки и перегрузки обеспечить безопасность оборудования и персонала.
Параметры продукта:
| NameModel |
62/6
|
62/8
|
80/10
|
40/13
|
62/13
|
80/13
|
25/16
|
31/16
|
40/16
|
50/16
|
62/16
|
| Максимальная толщина ножниц |
|
|
|
|
|
|
|
|
|
|
|
| Слабый стальной mm |
6
|
8
|
10
|
13
|
13
|
13
|
16
|
16
|
16
|
16
|
16
|
| Нержавеющая сталь mm |
3
|
4
|
6
|
8
|
8
|
8
|
10
|
10
|
10
|
10
|
10
|
| Длина вырезывания mm |
6200
|
6200
|
8000
|
4000
|
6200
|
8000
|
2500
|
3100
|
4000
|
5000
|
6200
|
| KN силы ножниц |
132
|
220
|
430
|
730
|
620
|
620
|
730
|
850
|
850
|
850
|
850
|
| Перемещение mm Backgauge |
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
| ° регулировки угла вырезывания |
0.5-2.5
|
0.5-2.5
|
0.5-2
|
0.5-2
|
0.5-2.5
|
0.5-2.5
|
0.5-3
|
0.5-2.5
|
0.5-2.5
|
0.5-2.5
|
0.5-2.5
|
| Ходы в минуту |
7-45
|
8-35
|
7-30
|
10-30
|
10-30
|
7-45
|
7-30
|
12-33
|
8-30
|
6-20
|
7-20
|
| Горло mm |
100
|
100
|
100
|
200
|
60
|
400
|
300
|
300
|
200
|
100
|
100
|
| Номер отжимать ноги |
32
|
32
|
42
|
20
|
32
|
42
|
13
|
16
|
20
|
22
|
32
|
| Том l топливного бака |
686
|
686
|
845
|
561
|
686
|
1600
|
499
|
591
|
561
|
662
|
686
|
| KW силы мотора |
15
|
22
|
37
|
30
|
30
|
60
|
22
|
22
|
30
|
37
|
37
|
| Вес kg |
20000
|
24000
|
45000
|
14000
|
28000
|
55000
|
10000
|
12000
|
18000
|
28000
|
36000
|
| Длина mm размера |
7065
|
7095
|
9016
|
4885
|
7100
|
9090
|
3265
|
3865
|
5020
|
5935
|
7135
|
| Ширина mm |
2650
|
2540
|
2615
|
2190
|
2515
|
3525
|
2140
|
2140
|
2290
|
2550
|
2550
|
| Высота mm |
2650
|
2815
|
3000
|
2488
|
2830
|
3360
|
2350
|
2350
|
2575
|
2870
|
2870
|
