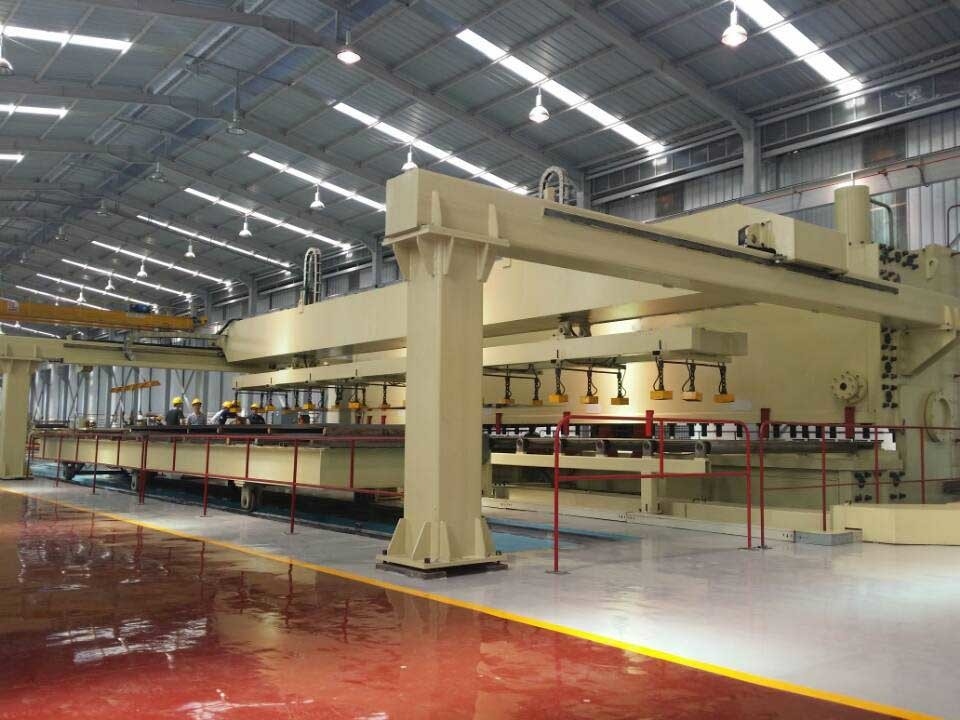

Штабелировать силы машины CNC большого металла стального листа режа высокоскоростной питаясь режа

Штабелировать силы машины CNC большого металла стального листа режа высокоскоростной питаясь режа

Steel Sheet Large Metal CNC Shearing Machine Power High Speed Feeding Cutting Stacking
Steel Sheet Large Metal CNC Shearing Machine Power High Speed Feeding Cutting Stacking
video play

Большие изображения :  Штабелировать силы машины CNC большого металла стального листа режа высокоскоростной питаясь режа

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: PSL,OEM
Номер модели: QC11K-16x12000/1700
Оплата и доставка Условия:
Количество мин заказа: 1set
Цена: Negotiable
Упаковывая детали: Нагой в контейнер
Время доставки: 150days
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: 10 наборов в месяц
Подробное описание продукта
применение: Металлургия листа Условие: Новый
Название продукта: Резать фронта CNC питаясь и штабелировать линию Тип: линия QC11K-16x12000/1700 металлического листа режа
Резать материал: Алюминий углерода нержавеющей стали металла стальной, стальная пластина MS/SS/GI etc Режим контроля: Регулятор CNC Delem DAC362T
Резать толщину: 4mm/6mm/8mm/10mm/13mm etc Главный мотор: Нормальный мотор 2x37kw
Передний датчик: Винт шарика + линейное guider, путешествуя 100-2000mm Передний питаясь мотор: Мотор сервопривода, наборы винта 3 шарика
Цвет: Белое, серое black+White, подгоняло напряжение тока: 220V/380V/400V 50HZ/60HZ, подгоняло
Обеспеченное послепродажное обслуживание: Инженеры доступные обслуживать машинное оборудование за морем, онлайн поддержка, видео- служба техни Гарантия: 1 лет, могущий быть предметом переговоров
Высокий свет:

Машина стального листа режа

,

высокоскоростная режа машина

,

Силовые ножницы


Производственная линия вырезывания & штабелировать большого датчика фронта сервопривода CNC металлического листа питаясь


Особенности и характеристики полной линейки,



1. режимные характеристики ножниц,

    1,1, большая ЭВМ собранные структуры для того чтобы облегчить разборку и переход.

    1. 2, польза предварительной интегрированной гидравлической системы, хорошей надежности.

    1. 3, тройной проводник завальцовки поддержки для того чтобы исключить зазор в подшипнике, улучшая качество вырезывания.

    1. 4, зазор между лопатками электрической регулировкой, дисплеем встречного веса.

    1. 5, прямоугольные лезвия, 4 края можно использовать, используя жизнь длинный, регулируемый режа угол для уменьшения искажения металлического листа.

    1. 6, анти--переплетая прибор использовали на склонных структурах, прикрывающ, и улучшают точность работ-части.

    1. 7, с piecewise режа функциями, с освещать особенность выравнивания.

    1. 8, регулируемый режа угол.



     Штабелировать силы машины CNC большого металла стального листа режа высокоскоростной питаясь режа 0



2.   Свернутый транспортировать таблицу соединяя обрабатыванную изделие на определенную длину линию подготовить стальную пластину, размеры 12100mmx1700mmx850mm, 6.5T, емкость максимальной нагрузки 15T.

    Штабелировать силы машины CNC большого металла стального листа режа высокоскоростной питаясь режа 1

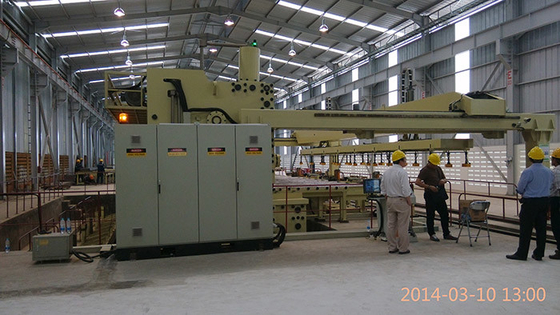

3. электромагнитный сосать прибор, рамка передачи, веся 12T. Максимальная длина работ-части 14,0 метра, 2 метра широкий и 1,5 метра высокого, workpiece электромагнитного высасывателя перенося. итог 27pieces электромагнитных высасывателей 200x200, привлекательность о 20kg/cm2 (15-28).

Для обеспечения безопасности, предотвратите риски следующ из резкие потери электропитания после высасывателей сосать плиту, светомаскировку чашки всасывания в которой они хотят обслуживать оборудование, смогите быть высасывателями держать всасывание когда непредвиденные аварии электросети на около 20 минут или так.

  Штабелировать силы машины CNC большого металла стального листа режа высокоскоростной питаясь режа 2





3.   Автоматический передний питаться с прибором флиппера

Автоматические передние питаясь отключения 1700mm, состоят из особенной гидравлической струбцины 3 (a, b, c), согласно выбору длины работ-части где a, b, или a, c, зажимая струбцину работ-части одновременными питаясь системами.

Слегка ударять последнюю часть плиты для того чтобы отрезать ненужный край.

   Штабелировать силы машины CNC большого металла стального листа режа высокоскоростной питаясь режа 3



4.  Эта режа линия принимает регулятор Delem DAC362T CNC для того чтобы контролировать и управлять датчик фронта/питаясь ось (3 axises сервопривода). Моторизованный режа угол, и лезвия проделывают брешь/зазор согласно различным толщине и длине плит.



Комфорт ножниц регулятора DELEM DAC362T CNC на ваших кончиках пальца. Он улучшает резать эффективное и режа качество.



   Штабелировать силы машины CNC большого металла стального листа режа высокоскоростной питаясь режа 4

Особенности регулятора DAC-360T/DAC-362T

Снабжение жилищем основанное панелью

  • Яркий экран LCD
  • Заднее/переднее управление датчика
  • Вытяните функцию
  • Угол вырезывания и управление зазора
  • Ограничение длины хода
  • Ручное движение всех осей
  • Измерение толщины листа (опционное)
  •
  • Возвращение в функцию прислужника
  • Вторая и третья ось сервопривода (DAC-362T)
  • Поддержка листа



5. выдвинул интегрированную гидравлическую систему управления, его имеет хорошую надежность. надежный и легкий для обслуживания. Гидравлическая система использует аккумулятор кож-сумки как вспомогательная энергия, поглощает удар давления в то же время, бега машины ровно и имеет малошумное.



    Штабелировать силы машины CNC большого металла стального листа режа высокоскоростной питаясь режа 5





6. штабелирующ (после гидравлического подъема и системы электрической разрядки), с штабелировать одно на одном, спад штабелеукладчика автоматический, когда работ-часть к некоторой высоте, штабелируя будет унесена вдоль рельсов к определенному месту.

Штабелировать силы машины CNC большого металла стального листа режа высокоскоростной питаясь режа 67





7. камеры с дисплеем монитора ТВ штабелируя и транспортируя workpieces.

   Штабелировать силы машины CNC большого металла стального листа режа высокоскоростной питаясь режа 7





8. прямоугольные лезвия с 4 режущими кромками для того чтобы увеличивать срок пригодности, регулируемый режа угол для уменьшения искажения листа.

Верхнее гнездо для укрепления полотна пилы имеет внутреннюю опрокидывая структуру для того чтобы облегчить материальное питание внутри и также увеличить точность части работы

  Штабелировать силы машины CNC большого металла стального листа режа высокоскоростной питаясь режа 8







Спецификации ножниц QC11K-16x12000/1700,



Тип QC11K-16x12000/1700
Толщина Максимальн Вырезывания

16mm (слабая сталь)

8mm (нержавеющая сталь)

Толщина Max.cutting с анти--переплетая системой 12mm (слабая сталь)
Максимальная режа ширина 12000mm
Максимальный ход Передн-датчика 1700mm
Времена хода 5-15/min
Угол ножниц 0.5-3.0Degree
Глубина горла 100mm
Высота таблицы деятельности 1000mm
Ширина таблицы деятельности 2000mm
Сила главного мотора 2x37kw
Мотор сервопривода силы передн-датчика 3x3.0kw
Масляный насос 2x64L/min
Чистый вес ножниц. 185Tons
Вольт.

380V, 50HZ









Стандарт устанавливает,




Опционная модель Изготовитель Примечания
Система CNC DAC362T
DAC360T



DELEM


Гидравлическая система Главные клапаны соленоида

Rexroth



Yuken TW


Передний датчик

Мотор сервопривода



Винт шарика + линейное guider

ESTUN

ТАЙВАНЬ


Масляный насос Внутренний масляный насос шестерни

Солнечный/Nachi


Главная власть

Нормальный мотор,

WN Китай


Передняя таблица работы Большие паллеты PSL
Меры безопасности

Передние стальные загородки


PSL
Задний поддерживая прибор Никакой

НЕТ


Зазор между лопатками Моторизованная регулировка PSL
Электрические части Реле Schneider, контактор Schneider
Гидравлический переходник EMB
Педальный контроллер Никакой Никакой
Анонимный источник информации 100mm или больше



Спецификации серии QC11K основные,

Модель

Максимальный.

Tkn.

Прочность выхода Максимальн Длина Угол X.Stroke Сила L*W*H (mm) Вес
QC11K-6*2500 6mm ≤450kN/cm 2500mm 0.5-2.5° 750mm 7.5kW 3140*1740*2040 4800Kg
QC11K-6*3200 6mm ≤450kN/cm 3200mm 0.5-2.5° 750mm 7.5KW 3750*1770*2150 5800Kg
QC11K-6*4000 6mm ≤450kN/cm 4000mm 0.5-2.5° 750mm 11KW 4830*1840*2150 7500Kg
QC11K-6*5000 6mm ≤450kN/cm 5000mm 0.5-2.5° 750mm 15KW 5830*1840*2150 13000Kg
QC11K-6*6000 6mm ≤450kN/cm 6000mm 0.5-3° 750mm 15KW 6480*2100*2300 18000Kg
QC11K-8*2500 8mm ≤450kN/cm 2500mm 0.5-2.5° 750mm 11KW 3040*1700*1700 5500Kg
QC11K-8*3200 8mm ≤450kN/cm 3200mm 0.5-2.5° 750mm 11KW 3860*1700*1700 6200Kg
QC11K-8*4000 8mm ≤450kN/cm 4000mm 0.5-2.5° 750mm 11KW 4640*1700*1700 7900Kg
QC11K-8*5000 8mm ≤450kN/cm 5000mm 0.5~3° 750mm 18.5KW 5400*2400*2000 13500Kg
QC11K-8*6000 8mm ≤450kN/cm 6000mm 0.5~3° 750mm 22KW 6480*2100*2350 19000Kg
QC11K-8*8000 8mm ≤450kN/cm 8000mm 0.5~3° 750mm 22KW 8580*2130*2350 29500Kg
QC11K-10*2500 10mm ≤450kN/cm 2500mm 0.5-2.5° 950mm 15KW 3040*1800*1700 6500Kg
QC11K-10*3200 10mm ≤450kN/cm 3200mm 0.5-2.5° 950mm 11KW 3850*1830*1900 7500Kg
QC11K-10*4000 10mm ≤450kN/cm 4000mm 0.5-2.5° 950mm 15KW 4650*2100*2000 11000Kg
QC11K-10*5000 10mm ≤450kN/cm 5000mm 0.5~3° 950mm 15KW 5750*2100*2000 16000Kg
QC11K-10*6000 10mm ≤450kN/cm 6000mm 0.5~3° 950mm 15KW 6500*2100*2300 24000Kg
QC11K-10*8000 10mm ≤450kN/cm 8000mm 0.5~3° 950mm 15KW 6800*2100*2300 32000Kg
QC11K-13*2500 13mm ≤450kN/cm 2500mm 0.5-2.5° 1000mm 15KW 3285*1830*2390 7500Kg
QC11K-13*3200 13mm ≤450kN/cm 3200mm 0.5-2.5° 1000mm 15KW 3855*1830*2390 9500Kg
QC11K-13*4000 13mm ≤450kN/cm 4000mm 0.5-2.5° 1000mm 18.5KW 4850*1830*2390 12500Kg
QC11K-13*6000 13mm ≤450kN/cm 6000mm 0.5~3° 1000mm 30KW 6850*1930*2650 30000Kg
QC11K-13*8000 13mm ≤450kN/cm 8000mm 0.5~3° 1000mm 30KW 8950*2130*2850 46000Kg
QC11K-13*9000 13mm ≤450kN/cm 9000mm 0.5~3° 1000mm 45KW 9980*2130*2850 65000Kg
QC11K-13*10000 13mm ≤450kN/cm 10000mm 0.5~3° 1000mm 45KW 11050*2500*3100 85000Kg
QC11K-16*2500 16mm ≤450kN/cm 2500mm 0.5~3° 1000mm 22KW 3440*1940*2830 9500Kg
QC11K-16*3200 16mm ≤450kN/cm 3200mm 0.5~3° 1000mm 22KW 4010*1940*2830 11000Kg
QC11K-16*4000 16mm ≤450kN/cm 4000mm 0.5~3° 1000mm 30KW 5010*1980*2830 15500Kg
QC11K-16*5000 16mm ≤450kN/cm 5000mm 0.5~3.5° 1000mm 30KW 5900*2600*2830 25000Kg
QC11K-16*6000 16mm ≤450kN/cm 6000mm 1~3.5° 1000mm 37KW 6900*2600*2830 36000Kg
QC11K-16*8000 16mm ≤450kN/cm 8000mm 1~3.5° 1000mm 45KW 8900*2900*3430 75000Kg
QC11K-20*2500 20mm ≤450kN/cm 2500mm 1~3° 1000mm 30KW 3440*1980*2830 14000Kg
QC11K-20*3200 20mm ≤450kN/cm 3200mm 1~3° 1000mm 30KW 4010*1900*2830 17000Kg
QC11K-20*4000 20mm ≤450kN/cm 4000mm 1~3.5° 1000mm 37KW 4850*2600*2900 22000Kg
QC11K-20*6000 20mm ≤450kN/cm 6000mm 1~3.5° 1000mm 55KW 6700*3000*3000 54000Kg
QC11K-30*2500 30mm ≤450kN/cm 2500mm 1~3.5° 1000mm 45KW 3440*1900*2830 25000Kg
QC11K-30*3200 30mm ≤450kN/cm 3200mm 1~3.5° 1000mm 45KW 4200*1900*3000 34000Kg

Примечания:  Если эти параметры не уточнены или не изменены во времени, то пожалуйста поймите и контактируйте с нами болтовней онлайн или электронной почтой. СПАСИБО.
