PSL (WUHAN) SMART EQUIPMENT CO.LTD.
Главная страница ПродукцияТормоз гидравлической прессы CNC

гибочная машина 10ft CNC сервопривода тормоза прессы Адвокатуры кручения 165t гидравлическая

Китай PSL (WUHAN) SMART EQUIPMENT CO.LTD. Сертификаты
Китай PSL (WUHAN) SMART EQUIPMENT CO.LTD. Сертификаты
Оставьте нам сообщение

гибочная машина 10ft CNC сервопривода тормоза прессы Адвокатуры кручения 165t гидравлическая

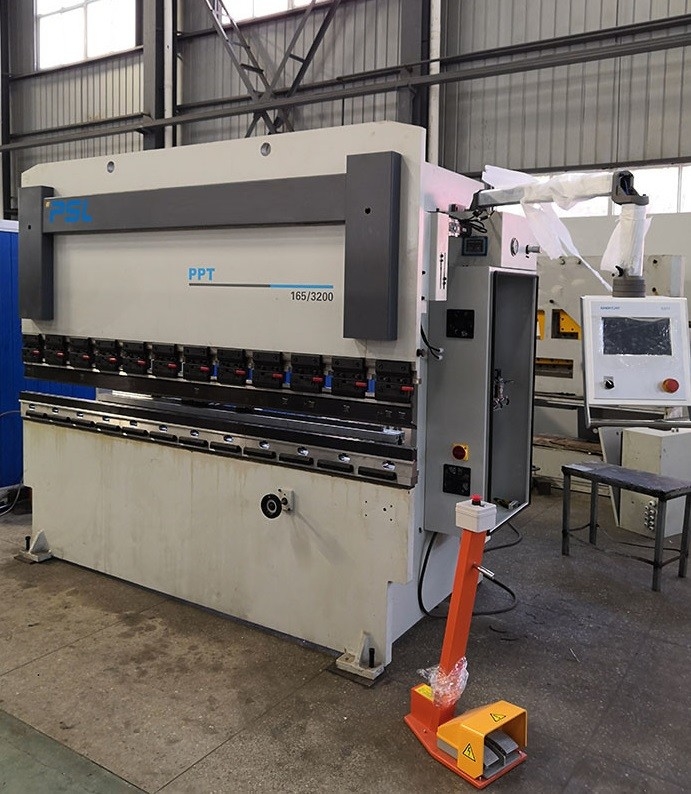

165t Torsion Bar Press Brake Hydraulic Servo CNC Bending Machine 10ft
165t Torsion Bar Press Brake Hydraulic Servo CNC Bending Machine 10ft

Большие изображения :  гибочная машина 10ft CNC сервопривода тормоза прессы Адвокатуры кручения 165t гидравлическая

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: PSL, OEM
Номер модели: PPTK-165/3200
Оплата и доставка Условия:
Количество мин заказа: 1set
Цена: negotiable
Упаковывая детали: Нагой в контейнере морским путем или поезде
Время доставки: 45-60 дни
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: 30 наборов в месяц
Подробное описание продукта
Тип машины: Тормоз прессы, вырезывание металлического листа и гибочная машина имя: Тип гибочная машина LVD-YSD металлического листа PPT 165Ton гидравлическая
Режим контроля: Delem DA41T, Estun E300T, EASYCAT TP10s, SNC53, управление CNC Автоматизация: Режим автоматического управления x, Y-osь
Инвертор: ПЕРЕПАД, Schneider, EASYCAT управлять Назад-датчика: Нормальный мотор AC, мотор сервопривода
Длина изгиба: 1000,2000,2500,3000mm Глубина горла: 400mm
Ход RAM: 160mm главная власть: мотор AC 11kw или мотор сервопривода
Инструменты: Инструмент разделов верхний, 4 отверстия V-плашки путей multi Верхний держатель инструмента: Быстрый/быстрый зажимать
Назад-датчик: Винт шарика + линейное guider вес машины: 8800KG
Напряжение тока: 220V/380V/415V/440V/customized Материал/металл обрабатывали: Нержавеющая сталь, сталь углерода, алюминий, латунь/медь
Цвет: Белый или подгонянный Обеспеченное послепродажное обслуживание: Инженеры доступные обслуживать машинное оборудование за морем, онлайн поддержка, видео- служба техни
Гарантия: 2 лет
Выделить:

тормоз прессы бара кручения 165t

,

тормоз прессы в 10 ног

,

тормоз прессы 10 ft

Тормоз гидравлической прессы CNC гибочной машины сервопривода Адвокатуры кручения PPT (k) гидравлический (CNC)





  Основные характеристики этой машины:



Простое и красивое возникновение;



Легкая регулировка эксплуатации и техническое обслуживание, простых и надежных;

Используйте простой, эффективный и точный механический, который принудили контроль системы синхронизации;

Штоссель двинут параллельно путем переплетать вал кручения для того чтобы достигнуть отростчатой синхронизации;

Через механический стоп для того чтобы достигнуть степени прекращения;

Численно контролируйте.





  гибочная машина 10ft CNC сервопривода тормоза прессы Адвокатуры кручения 165t гидравлическая 0

  гибочная машина 10ft CNC сервопривода тормоза прессы Адвокатуры кручения 165t гидравлическая 1



  гибочная машина 10ft CNC сервопривода тормоза прессы Адвокатуры кручения 165t гидравлическая 2

  гибочная машина 10ft CNC сервопривода тормоза прессы Адвокатуры кручения 165t гидравлическая 3





Основные функции тормоза прессы:



  1. 1.   Этот тормоз прессы принятое компьютерное проектирование от технологии LVD. Рамка, штоссель и другие важные части проанализированы программным обеспечением анализа конечного элемента ANSYS для обеспечения прочности и структурной разумности рамки.гибочная машина 10ft CNC сервопривода тормоза прессы Адвокатуры кручения 165t гидравлическая 4





1,2.   Рамка принимает объединенную сваривая структуру, и ригидность механического инструмента хороша.



1,3.   Материалы Q235-B использованы для панелей стены, плит worktable вертикальных и плит сползать.



1,4.   Когда большие части сваренный батт, погруженная в воду дуговая сварка будет принята для автоматической сварки встык. Сваривая, окантуйте заварку на обеих сторонах для уменьшения сварить деформацию. Сварка будет свободна подреза, отверстия для воздуха, отказа и других сваривая дефектов. Обнаружение рванины проведения после сваривать.



1,5.   Высокотемпературный обжигая старея процесс обработки принят для больших частей для того чтобы исключить сваривая стресс и обеспечить точность и стабильность обрабатываемых частей.



1,6.  Подвергать механической обработке рамки принимает бывший зажимая подвергая механической обработке метод больших расточки пола и центра портала филировальной машины и двигать подвергая механической обработке для обеспечения подвергая механической обработке точности частей.

       гибочная машина 10ft CNC сервопривода тормоза прессы Адвокатуры кручения 165t гидравлическая 5



2. цилиндры:

2. 1.  Цилиндровый блок монолитно выкован со сталью 45# и имеет достаточные ригидность и прочность. После ковать и формировать, через испытание без разрушения, обеспечьте что материал не имеет никакие дефекты как свободная структура, и через обжигая процесс для того чтобы исключить внутренний стресс и обеспечить стабильность материала.

2. 2.  Плунжерный шток и головка цилиндра сделаны из кованой стали 45# и нормализованы для обеспечения лучше всесторонних механических свойств.



3.    Адвокатура кручения принудила механическую синхронизацию, баланс затвора предела с Y-osью высокой точности.



4. Adopt интегрировало гидравлическую систему управления, надежный и легкий для обслуживания.

определенные выборы установки позволяют получить особенно умеренные уровни шума оба на машинах средней емкости. Перегрузите предохранение от переполнения оборудует к гидравлической системе, которая может не уверить никакую утечку, и уровень масла можно прочитать или увидеть сразу.





5.    Задний датчик сварен стальной структурой и имеет высокую ригидность. Он управляется мотором сервопривода, винтом шарика и линейным проводником для обеспечения деятельности высокой точности. Пальцы назад-датчика имеют высокий параллелизм и быструю регулировку на линейном guider.


6.    Компенсация отклонения таблицы,

Объединенный регулируемый выпуклый worktable может получить точную длину компенсации отклонения в целом.

     гибочная машина 10ft CNC сервопривода тормоза прессы Адвокатуры кручения 165t гидравлическая 6



7.    Особенный верхний инструмент приспособлен с быстрый конструированный зажимать для гнуть тонкие плиты нержавеющей стали.

V-плашка 4-way с различными отверстиями





8.    Педаль ноги с аварийной остановкой.



9.    Передняя крышка штосселя с лампой для освещать.



10.   Регулятор CNC для тормоза гидравлической прессы: Delem DA41T, Estun E300T, EASYCAT TP10s

Этот регулятор только может контролировать ось-x 2 сервоприводов & y, и crwoning таблицу.

функция Мульти-работ-шага программируя может достигнуть автоматической деятельности и contnuous процедур по располагать или мульти-шага, так же, как автоматической регулировки точности для положений заднего затвора и скользя блока;





гибочная машина 10ft CNC сервопривода тормоза прессы Адвокатуры кручения 165t гидравлическая 7







Опционные функции или части,



1.   Передние движения сторонников ровно на линейном guider вдоль worktable внутри rightward или влево, также можно отрегулировать вверх и вниз.



2. регулятор SNC53 CNC для того чтобы контролировать больше axises с моторами сервопривода (x, Y1, Y2, r, Z1, Z2)



3. моторизовал механическую увенчивая компенсацию отклонения таблицы)) отрегулированную регулятором CNC.



4. луч Назад-датчика с двойным линейным guider для того чтобы двинуть пальцы легко.



5. ручные пальцы назад-датчика up/down (R-ось).



5. обновления главного мотора к мотору сервопривода.



6. безопасный протектор лазера.



7. горло глубины может до 500mm или больше.



8. Зажимать верхнего инструмента автоматический гидравлический



  гибочная машина 10ft CNC сервопривода тормоза прессы Адвокатуры кручения 165t гидравлическая 8



  гибочная машина 10ft CNC сервопривода тормоза прессы Адвокатуры кручения 165t гидравлическая 9



  гибочная машина 10ft CNC сервопривода тормоза прессы Адвокатуры кручения 165t гидравлическая 10  гибочная машина 10ft CNC сервопривода тормоза прессы Адвокатуры кручения 165t гидравлическая 11

 гибочная машина 10ft CNC сервопривода тормоза прессы Адвокатуры кручения 165t гидравлическая 12



гибочная машина 10ft CNC сервопривода тормоза прессы Адвокатуры кручения 165t гидравлическая 13







   Главные компоненты:



Опционная модель Изготовитель Примечания
Система CNC E300T
TP-10S
SNC53
DA41T

ESTUN
EASYCAT



DELEM





(Опционный)

(Опционный)

Гидравлическая система Главные клапаны соленоида

Rexroth

ВО ПЕРВЫХ


Запечатывания

 цилиндры

МЕРКЕЛЬ

NOK

Задний датчик

Мотор сервопривода



Винт шарика + линейное guider

EASTCAT
Тайвань





Масляный насос Внутренний масляный насос шестерни

Allead

Солнечный


Главная власть

Мотор AC

Мотор сервопривода



Wanbang

VEICHI



(Опционный)

Таблица работы

Ручная увенчивая таблица

Моторизованная механическая увенчивая таблица

PSL

PSL



Опционный

Безопасность

Загородки сторон фронта 2 стальные

Заднее безопасное предохранение от датчика


PSL



(Опционный)

Передний поддерживающий кронштейн

Фиксированный простой поддерживающий кронштейн

поддерживающий кронштейн установил на линейном проводнике


PSL



(Опционный)

Напряжение тока 380V/50HZ PSL Подгонянный
Электрический компонент Реле Schneider, контактор Schneider
Педальный контроллер Корейский переключатель Kaikun вертикальный Корейское Kaikun
Deptj горла

400mm

400-600mm (опционный)

PSL






Параметры серии PPT (k) основные.





NameModel
40/12.5
40/20
40/25
50/20
70/25
70/30
70/40
100/25
100/30
100/40
135/30
135/40
165/30
165/40
KN номинального давления
400
400
400
500
700
700
700
1000
1000
1000
1350
1350
1650
1650
Складная ширина mm доски
1250
2000
2500
2000
2500
3000
4000
2500
3000
4000
3000
4000
3000
4000
Дистанционирование столбца mm
890
1640
2050
1640
2050
2550
3150
2050
2550
3150
2550
3150
2550
2150
Ход mm слайдера
100
100
100
100
100
100
100
130
130
130
130
130
150
150
Расстояние mm регулировки слайдера
80
80
80
80
80
80
80
110
110
110
110
110
120
120
Расстояние между слайдером и таблицей mm
300
300
300
300
300
300
300
310
310
310
310
310
350
350
Глубина mm горла
200
200
200
200
200
200
200
200
200
200
200
200
250
250
Ширина mm Worktable
140
140
140
140
140
140
140
180
180
180
180
180
180
180
Управлять скоростью mm/s
100
100
100
78
100
100
100
100
100
100
100
100
100
100
Работая скорость mm/s
10
10
10
7
7
7
7
8
8
8
8
8
8
8
Возвращенная скорость mm/s
90
90
90
80
88
88
88
60
60
60
60
60
68
68
KW силы мотора
3
3
3
3
4
4
4
5,5
5,5
5,5
7,5
7,5
11
11
Чистый вес механического инструмента kg
2000
2500
3000
2700
4400
4700
6200
5500
6000
8200
7000
8700
8500
10500
Задний блок размечая mm
400
400
400
400
600
600
600
600
600
600
600
600
600
600
Том l топливного бака
63
63
109,5
63
109,5
130,8
130,8
130,8
130,8
130,8
130,8
130,8
164,7
164,7
Общая длина mm размера
1555
2160
2660
2160
2645
3145
4050
2645
3145
4050
3145
4145
3150
4050
Размеры mm
1075
1128
1128
1128
1200
1200
1200
1290
1290
1320
1400
1460
1550
1550
Размер высокий mm возникновения
2149
1980
1980
2030
2120
2120
2315
2240
2240
2420
2290
2420
2600
2600




Примечания: Большое спасибо для понимают если параметры изменены без предварительного уведомления.
