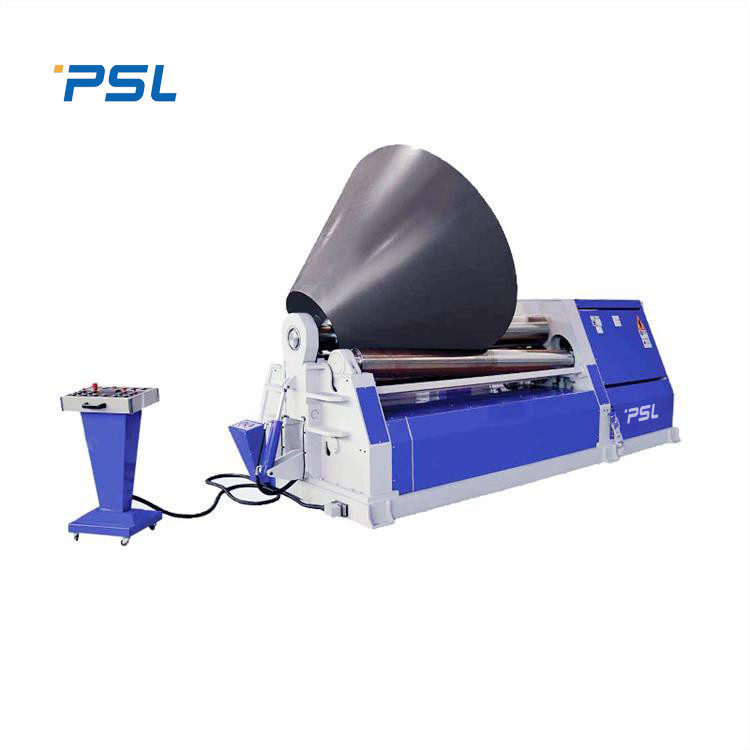

Машинное оборудование металла нержавеющей стали машины завальцовки конуса плиты ролика CNC 4 гнуть
Основная характеристика:
Гибочная машина плиты 4-ролика CNC имеет функцию пре-гнуть конец листа. Машина имеет 4 крена работы. Крены работы один из самых важных компонентов гибочной машины плиты 4 роликов.
Материал кренов: легированная сталь 42CrMo, гася и закаляя обработку делает достигаемость HB241-260 прочности крена работы, всесторонние механические свойства, высокопрочное, сильное сопротивление носки, соответствующее для работы высоко-нагрузки, длинного срока службы.
Поднимаясь смещение проконтролировано датчиками и PLC, автоматически выровнянный, и показанный на экране.
машины завальцовки плиты 4-roller с широко типами приветствованными клиентами. С высоким техническим уровнем, полными функциями, высокой точностью, и удобной деятельностью, гибочная машина плиты 4 кренов идеальная модель для круга завальцовки, дуги, конуса, и в форме особенн workpieces.
Основные особенности,
- Пре-гнуть и формировать конца плиты можно завершить без поворачивать после того как стальная пластина нагружена.
- Очень прочные сферически подшипники ролика использованы на каждом ролике гибочной машины 4 кренов.
- Продукты Yuken или Rexroth использованы для основных групп клапана в гидравлической системе. Блок клапана бросая канал подачи, большое переполнение, низкое сопротивление, потеря низкого давления, и низкотермичное поколение, которое делает представление из гибочной машины 4 кренов более надежно.
- Гидравлическая система гибочной машины плиты 4 кренов обеспечивает чистоту системы с фильтрами для масла всасывания и возвращения масла. Воздушный фильтр обеспечивает дышать нормального топливного бака и испарения воды. Также оборудованный с централизованным дозаправляя прибором.
- Наклоняя рамка оборудована с наклоняя цилиндром, наклоняя голова может быть наклонена и чистосердечна которая удобна для workpiece для того чтобы скомплектовать вверх. Поворачивать и переустановить поворачивая нося тела оборудованы с блокируя прибором. Движение можно возобновить после того как нося тело переустановлено, которое играет роль в предохранении от безопасности.
- Кабель верхнего крена оборудован с прибором баланса, который балансирует верхний крен пока нося тело окантовано. Верхний крен в сбалансированном состоянии механизмом баланса когда материал будет повернут вверх ногами так, что цилиндрический workpiece можно легко принять вне.
- Гибочная машина 4 кренов принимает объединенное основание, которое сильно в ригидности, легкой для того чтобы поднять и установить. Рамка и основание сварены и обработаны с обжигая старея обработкой которая исключает внутренний стресс и улучшает точность гибочной машины. Вся структура гибочной машины 4 кренов составлена строительных блоков.
Основная структура машины:
Гибочная машина плиты преимуществ 4-Rolls,
Поднимаясь смещение ролика машины более низкого и бокового ролика проконтролировано PLC, автоматически выровнянным, цифровым дисплеем на экране, точностью ±0.2mm синхронизации.
Более низкий ролик и боковой ролик гибочной машины 4 кренов можно опрокинуть на одном конце.
Машина завальцовки плиты гнуть оборудована с передвижным операционным столом, который более удобен для использования операторами. Экранные дисплеи касания 4 положения кренов работы и сделать оператора ясно с одного взгляда.
система ontrol принимает регулятор PLC programmable интернационально известной компании. Система имеет установки параметра, редактирование данных, хорошие сигналы тревоги, память выключения, взаимодействие человека и машны, статус дисплея, вычисление реального времени, память файла, режим отладки, ручной режим, режим контроля программы, редактирование файла, самодиагностирование недостатка, умное суждение работая ошибок, и другие функции защиты; Также имеет преимущества сильной противоинтерференционной способности.
Высокоточные датчики использованы для датчиков подниматься и смещения роликов машины более низких и боковых, которые обеспечивают точность положения и осуществляют контроль положения каждого ролика.
Главные технические данные,
| Тип |
Толщина
(mm)
|
Пре-гнуть толщина (mm) |
Длина
Ролики (mm)
|
Плита
прочность выхода
(Mpa)
|
Dia. верхнего крена (mm) |
Dia. более низких кренов
(mm)
|
Dia. бортовых кренов (mm) |
Сила мотора (KW) |
| W12-4×2000 |
4 |
3,5 |
2050 |
245 |
160 |
140 |
120 |
3 |
| W12-6×2000 |
6 |
5 |
2050 |
245 |
190 |
170 |
150 |
4 |
| W12-8×2000 |
8 |
6,5 |
2050 |
245 |
210 |
190 |
170 |
5,5 |
| W12-10×2000 |
10 |
8 |
2050 |
245 |
230 |
210 |
190 |
7,5 |
| W12-12×2000 |
12 |
10 |
2050 |
245 |
270 |
250 |
210 |
11 |
| W12-16×2000 |
16 |
13 |
2050 |
245 |
300 |
270 |
220 |
11 |
| W12-20×2000 |
20 |
16 |
2050 |
245 |
330 |
300 |
240 |
11 |
| W12-25×2000 |
25 |
20 |
2050 |
245 |
360 |
330 |
250 |
15 |
| W12-30×2000 |
30 |
25 |
2050 |
245 |
390 |
360 |
300 |
18,5 |
| W12-35×2000 |
35 |
28 |
2050 |
245 |
430 |
390 |
330 |
22 |
| W12-40×2000 |
40 |
32 |
2050 |
245 |
460 |
420 |
360 |
30 |
| W12-45×2000 |
45 |
36 |
2050 |
245 |
510 |
460 |
390 |
37 |
| W12-50×2000 |
50 |
40 |
2050 |
245 |
550 |
510 |
420 |
45 |
| W12-4×2000 |
4 |
3,5 |
2550 |
245 |
190 |
170 |
150 |
4 |
| W12-6×2500 |
6 |
5 |
2550 |
245 |
210 |
190 |
170 |
5,5 |
| W12-8×2500 |
8 |
6,5 |
2550 |
245 |
230 |
210 |
190 |
7,5 |
| W12-10×2500 |
10 |
8 |
2550 |
245 |
270 |
250 |
210 |
11 |
| W12-12×2500 |
12 |
10 |
2550 |
245 |
300 |
270 |
220 |
11 |
| W12-16×2500 |
16 |
13 |
2550 |
245 |
330 |
300 |
240 |
11 |
| W12-20×2500 |
20 |
16 |
2550 |
245 |
360 |
330 |
250 |
15 |
| W12-25×2500 |
25 |
20 |
2550 |
245 |
390 |
360 |
300 |
18,5 |
| W12-30×2500 |
30 |
25 |
2550 |
245 |
430 |
390 |
330 |
22 |
| W12-35×2500 |
35 |
28 |
2550 |
245 |
460 |
420 |
360 |
30 |
| W12-40×2500 |
40 |
32 |
2550 |
245 |
510 |
460 |
390 |
37 |
| W12-45×2500 |
45 |
36 |
2550 |
245 |
550 |
510 |
420 |
45 |
| W12-4×3000 |
4 |
3,5 |
3100 |
245 |
210 |
190 |
170 |
5,5 |
| W12-6×3000 |
6 |
5 |
3100 |
245 |
230 |
210 |
190 |
7,5 |
| W12-8×3000 |
8 |
6,5 |
3100 |
245 |
270 |
250 |
210 |
11 |
| W12-10×3000 |
10 |
8 |
3100 |
245 |
300 |
270 |
220 |
11 |
| W12-12×3000 |
12 |
10 |
3100 |
245 |
330 |
300 |
240 |
11 |
| W12-16×3000 |
16 |
13 |
3100 |
245 |
360 |
330 |
250 |
15 |
| W12-20×3000 |
20 |
16 |
3100 |
245 |
390 |
360 |
300 |
18,5 |
| W12-25×3000 |
25 |
20 |
3100 |
245 |
430 |
390 |
330 |
22 |
| W12-30×3000 |
30 |
25 |
3100 |
245 |
460 |
420 |
360 |
30 |
| W12-35×3000 |
35 |
28 |
3100 |
245 |
510 |
460 |
390 |
37 |
| W12-40×3000 |
40 |
32 |
3100 |
245 |
550 |
510 |
420 |
45 |
| W12-50×3000 |
50 |
40 |
3100 |
245 |
610 |
560 |
480 |
55 |
| W12-60×3000 |
60 |
48 |
3100 |
|
