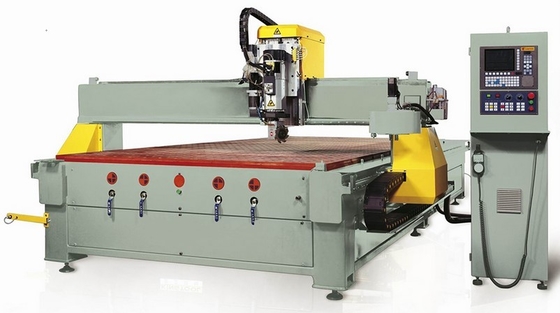

Крупноразмерный маршрутизатор 2060 CNC плиты atc алюминиевый режа CNC филировальной машины обшивает панелями подвергая механической обработке центр
Детальный характер продукции:
1. Устанавливая отверстия для разнообразие металлического листа и алюминия, парашютов и keyhole в форме отверстия, вырезывания и других подвергая механической обработке процессов.
2. Отсутствие приспособления вакуума для того чтобы завершить все отверстия, слоты, вырезывание обрабатывая такой же самолет работы, с высокой эффективностью.
3. Используя высококачественную импортированную немецкую систему CNC PA, оно имеет хороший пользовательский интерфейс.
4. Польза импортированного шпинделя наивысшей мощности итальянца HSD с воздушным охлаждением высокоскоростного, высококачественное завершение весь сверля филировать.
5. Высококачественный мотор сервопривода Yaskawa, винт шарика импортированные от подшипников Тайваня и нравственных, и nsk линейных скольжения и других агенств для обеспечения что прибор имеет высокую точность.
6. Автоматическая контролируемая сервопривод C-ось на любом угле, любой угол может быть прорезанным вырезыванием.
7. Поперечная экструзионная головка оси c прибор может быть установленным лезвием увидела Φ120-Φ215mm (опционное).
8. Мобильная станция с 6 вращая журналами, автоматическим изменением инструмента.
9. Защитное приспособление имеет пневматические системы зажимать и автоматизации.
10. Польза системы охлаждения брызг, обработка инструмента охлаждая.
| Основные технические параметры: |
| Тип машины |
KT-4020 |
KT-6020 |
| Рабочая зона: Ось x/ось Y-osи/z |
4020/2020/200 mm |
6000/2020/200mm |
| Точность: Располагать |
±0.08 mm |
| Повторимость |
±0.02 mm |
| Сверля и филируя verticality |
0.1/100 mm |
| Cylindricity |
0,1 mm |
| Шероховатость поверхности режа поверхности |
Ra12.5 um |
| Питаясь тариф: Ось x/ось Y-osи/z |
42/32/18 m/min |
| C-ось |
300r/min |
| Время изменения инструмента |
20s |
| Шпиндель: сила/скорость |
7.5kw/18000 rpm |
| Мотор сервопривода (Yaskawa): X-ось/ось Y-osи/z/C-ось/r (магазин инструмента) |
0.85+0.85/0.85/0.85/0.4/0.4 kw |
| Сверля и филируя диаметр цыпленка |
Φ16/увидело лезвие Φ120~Φ215 mm |
| Напряжение тока/полная сила |
KW 380V 50 HZ/10 |
| Общие размеры: |
4900×3200×1755 mm |
6900x3200x1755
mm
|
| Размеры распределительного ящика: |
600×1400×1800 mm |
| Необходимый источник питания: |
20 KVA |
| Воздушное давление |
6~8 kg/cm2 |
Конфигурация оборудования:
1 мотор шпинделя: 7.5KW (ATC) HSD Италия импортировало высокоскоростной моторизованный шпиндель;
2 полностью рамка стальной структуры: обработка стресса, подвергать механической обработке точности;
ведущий брус 3: X, y, ось z импортированный линейный ведущий брус (ведущий брус точности Тайваня HIWIN);
4 x, передача Y-osи: польза импортированного привода шкафа шестерни высокой точности (Японии KHK);
Передача вала 5 z: импортированный привод винта шарика высокой точности (Тайвань HIWIN);
положение 6 инструментов: библиотека инструмента 6 станций мобильная роторная; 2 набора Италии импортировали ручку ISO30; .
7 оборудованное с автоматическим прибором установки инструмента для длинного детектора для того чтобы обнаружить длину инструмента;
таблица деятельности 8: таблица раздела адсорбцией 4 вакуума, с типом зажимным приспособлением t слота;
управляющее устройство 9: принятие импортированного цифрового управляющего устройства сервопривода AC безщеточного;
towline 10: Немецкая технология;
11 набор прибора 1 охлаждать брызг
12 набора вакуумного насоса 1
13 профессиональных промышленных операционной системы контроля, 1 набор;
14 3D портативный набор регулятора 1;
распределительный ящик 15: импортированы основные электрические детали, промышленный контроль, система управления все;
операционная система 16: польза немецкой системы управления PA;
Система CNC 17, программная система
