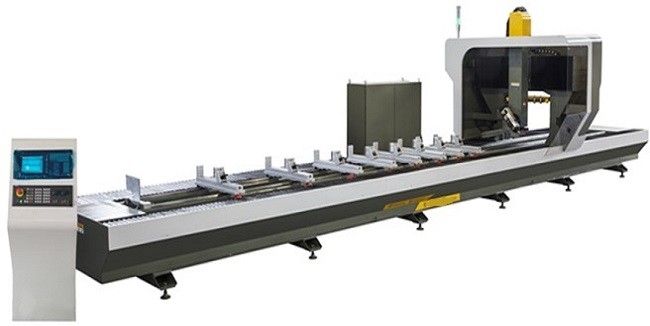

Cnc PVC профиля автомата для резки CNC 4 осей машина алюминиевого сверля и выстукивая

филируя вырезывания CNC PVC профилей алюминиевого сплава подвергая механической обработке центра CNC 4-axis сверля и выстукивая машина





Детальный характер продукции:



Соответствующее для филировать, процессы сверлить, резать и другого профиля алюминиевого сплава, PVC, светлого сплава и других материалов.



Один зажимать времени может выполнить обработку любой поверхности угла - ︒ 110 | + ︒ 110 с высокой эффективностью работы.



Оборудованный с системой CNC Сименс 828d, оно имеет быструю деятельность, превосходное представление и сильную функцию.



Оборудованный со шпинделем итальянца HSD высокоскоростными моторизованными и приводом сервопривода Сименс.



Мобильный журнал с положениями 6/8 инструментов. Приспособление может автоматически определить рабочую позицию и двинуть и зажать в одиночку.



Приняты винт шарика HIWIN, линейный ведущий брус, импортированный шкаф и части Тайваня Воздушно-технические pneumamtic.



Оборудование оборудовано с защитным приспособлением, индикацией безопасности и функциями сигнала тревоги недостатка.





Основные технические параметры:





Тип машины	KT-S860-4
Подвергая механической обработке размер:  перемещение X-оси	8500mm
Перемещение Y-osи (3-axes)                                      Перемещение Y-osи (4-axes)	650mm 600mm
перемещение Z-оси	500mm
ряд угла -оси	︒ - ︒ 110 - +110 ︒
Рабочая зона: Ось x/ось Y-osи/z	8500/6500/500 mm
Точность:     Располагать	±0.05 mm
X-ось повторимости                                           Y-osь                                           Z-ось                                           -ось	±0.02 mm ±0.015 mm ±0.01 mm ±0.01 mm
Сверля и филируя verticality	0.1/100 mm
Cylindricity	0,1 mm
Шероховатость поверхности сверля и филируя поверхности	Ra1.6 um
Питаясь тариф: Ось x/ось Y-osи/z	70/40/40 m/min
-ось	102 r/min
Время изменения инструмента	8s
Шпиндель: сила/скорость (Италия HSD Spindler)	7.5kw/24000 rpm
Мотор сервопривода (Yaskawa): X-ось/ось/-ось Y-osи/z	3.3/2.3/3.3/0.85/ kw
Сверля и филируя диаметр цыпленка	Φ16/увидело лезвие Φ120~Φ215 mm
Напряжение тока/полная сила	KW 380V 50 HZ/20
Общие размеры:	11300×2500×3200 mm
Размеры распределительного ящика:	600×1400×1800 mm
Необходимый источник питания:	20 KVA
Воздушное давление	6~8 kg/cm2











































































































Основные перерабатывающие мощности KT-S860:



Филировать & прорезать	Фланкируйте подвергать механической обработке	Сверля подвергать механической обработке	Лобовое фрезерование	вырезывание
Филируя нож Ø8	Филируя нож Ø8	Сверля голова Ø12	Millling лезвие Ø60	Ø160 увидело лезвие
Скорость 18000r/m	Скорость 15000r/m	Скорость 3000r/m	Скорость 10000r/m	Скорость 4000r/m
режа глубина 4 mm	ширина вырезывания 8mm	сверля отростчатое требование	Филируя глубина 3 mm	Резать отростчатое требование
Скорость питания 3m/min	Скорость питания 3m/min	0.8m/min	3m/min	1m/min





Конфигурация оборудования:

1 мотор шпинделя: 7.5KW (ATC) HSD Италия импортировало высокоскоростной моторизованный шпиндель;

2 полностью рамка стальной структуры: обработка стресса, подвергать механической обработке точности;

ведущий брус 3: X, y, ось z импортированный линейный ведущий брус (ведущий брус точности Тайваня HIWIN);

4 x, передача Y-osи: польза импортированного привода шкафа шестерни высокой точности;

Передача вала 5 z: импортированный привод винта шарика высокой точности (Тайвань HIWIN);

6 вал оси поворачивая;

положение 6 инструментов: библиотека инструмента 6 станций мобильная роторная;  Италия импортировала ручку ISO30; .

7 оборудованное с автоматическим прибором установки инструмента для длинного детектора для того чтобы обнаружить длину инструмента;

таблица деятельности 8: 8 наборов автоматического располагая приспособления, с типом зажимным приспособлением t слота;

управляющее устройство 9: принятие тяговых устройств сервопривода Siemnes безщеточных;

towline 10: Немецкая технология;

прибор охлаждать брызг 11;

Аппаратура установки 12 инструментов: автоматически обнаружьте длину инструмента;

13 операционная система управлением Сименс 828D

14 3D портативный набор регулятора 1;

распределительный ящик 15: импортированы основные электрические детали, промышленный контроль, система управления все;

операционная система 16: Система управления Сименс;

Система CNC 17, программная система Сименс
