Алюминиевой обрабатыванная изделие на определенную длину катушкой катушка нержавеющей стали стали углерода машины разрезая линию

HR и выравнивать и автоматы для резки катушки холоднокатаной стали для катушки нержавеющей стали углерода стальной и алюминиевых

Представление и особенности:

Эта серия обрабатыванной изделие на определенную длину производственной линии использована для резать различные виды катушек HR/pickling в плоские плиты до раскручивать, выравнивать и резать процесс.

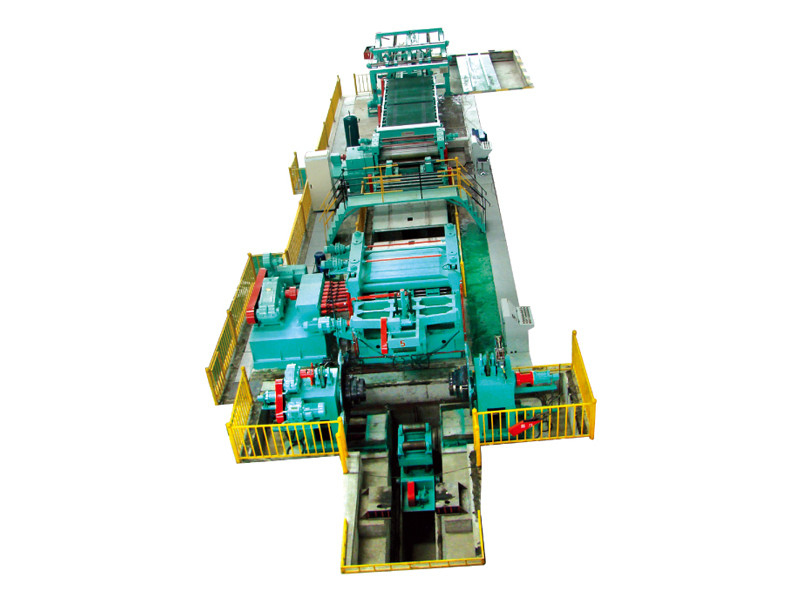

Эта линия состоит автомобиль катушки ofi, двойное главное uncoiler, гидравлический щипок и peeler катушки, пре--levaler, guidingdevice, разровнитель финиша, датчик длины сервопривода, ножницы, ленточный транспортер, реверсирование discharging trame, штабелеукладчик, разгружая тележку, электрическую систему управления, гидравлическую систему, etc.

Лист CNC раскручивая и выравнивая линию ножниц главным образом использован к выравнивать катушки и горячий свертывать в различные размеры длинной с фиксированн листов. Применимый к производству корабля, бытовым приборам, switchgear, стальным канцелярские товарам, поставкам кухни нержавеющей стали, производству машины и другим индустриям.

Эта линия примениться для:

1. Материал плиты катушки: сталь углерода, (маринуя plate≤4mm)
2. Толщина катушки прокладки: 1-6mm
3. Ширина Processible свернула спиралью плиту: 800-2000mm
4. Спиральное удостоверение личности плиты: ф508mm--ф610mm--ф760mm
5. Спиральная плита O.D: ≤ф2200mm
6. Вес спиральной плиты: 30T

Технический параметр:

1. Выравнивать скорость: 0-80m/min
2. Точность длины вырезывания: ±0.5mm (толщиной 2mm, длиной 2000mm)
3. Раскосный допуск: ±1.0mm (длиной 2000mm)
4. Скорость вырезывания: ≤20pcs/min (длиной 2000mm)
5. Длина материальный штабелировать: 1000-6000mm (сторона и задняя часть прибора разрядки, каждый один набор)
6. Максимальная высота для штабелировать: 500mm
7. Полная сила мотора: appro.240KW

Составленный прибор:

1. Седловина катушки;
2. Автомобиль катушки;
3. Гидравлическое uncoiler расширения;
4. Гидравлический отжимать и направлять, прибор лопаткоулавливателя главный;
5. Щипок & Пре-разровнитель;
6. Промежуточный мост;
7. Боковой прибор регистра;
8. Рихтовальный станок (финиш выравнивая) и машина датчика длины;
9. Обрабатыванная изделие на определенную длину машина;
10. Транспортер ремня;
11. Рамка для собрания;
12. подъемный стол X-формы;
13. Разгружать наборы автомобиля 2 (сторона и назад, каждое с одним набором);
14. Гидравлическая пневматическая система;
15. Энергетическая система
