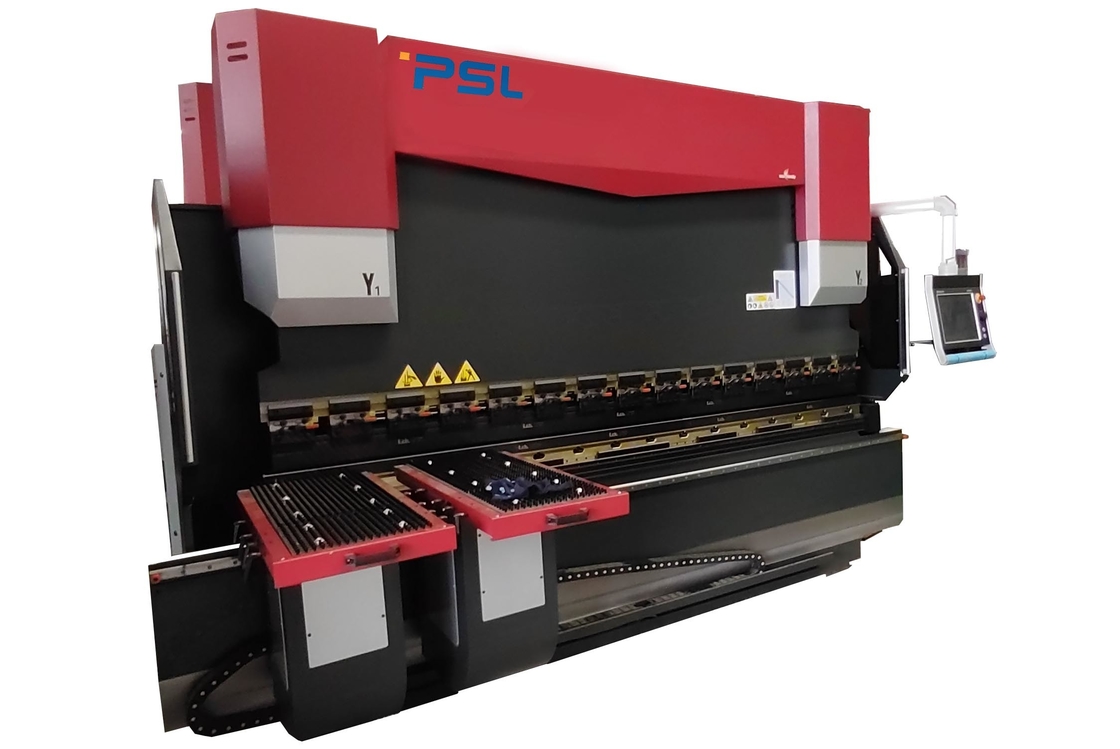

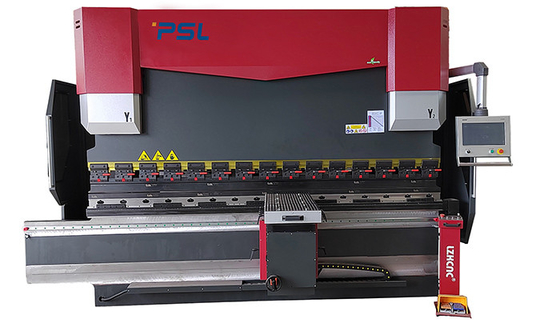

Машина 170Ton 10' тормоза гидравлической прессы CNC платформы фронта 9 осей следовать

Металлический лист CNC гнуть тормоз прессы оси CNC Multi с передней поддержкой следования





Введение применения,

Этот тормоз прессы CNC использует инструменты (стандартные или особенные инструменты) для того чтобы согнуть металлический лист в workpieces различных геометрических форм поперечного сечения.

Это металлический лист формируя машину конструированную для обработки металлического листа холодной прокатки.

Оно широко использовано в металлическом листе гнуть, как автомобиль, производство воздушных судн, легкая промышленность, судостроение, контейнер, лифт, железнодорожные корабли и другие индустрии.





Принчипе и особенности машины:





1, структура тормоза прессы:
1) полная стал-сваренная структура; выйденные и правые дома, таблица работы и лапа цилиндра сварены во всю рамку.

2) После сваривать, внутренний стресс исключен путем закалять, поэтому вся сталь сильна и стабильность хороша.
2) Программное обеспечение анализа конечного элемента ANSYS для обеспечения надежности машины и точности.



2, гидравлическая система:
1) Интегрированная система управления импортированная от Rexroth Германии;
2) уменьшает установку трубопроводов;
3) обеспечивает работая стабильность и лучшее возникновение.



3, главные цилиндры масла:
1) режим контроля короткозамкнутого витка: Клапан сервопривода Германии электрогидравлический и импортированный скрежеща правитель;

2) Высокочастотная гидравлическая технология контроля, более быстрая, эффективный и точный.
3) Полностью отличающийся от традиционные гибочные машины механического стопа;
4) высокая точность положения и гнуть плавного движения;
5) точная и стабилизированная деятельность



4, задний датчик:
1) высококачественный винт шарика и линейное guider для обеспечения останавливая точности.
2) более функциональный преграждать мульти-оси доступен согласно требованию к клиента.

3) Наборы стандарта 2 пальцев установленных в линейном guider установленном на задний луч датчика, о сложных формах работают части, 4 или система датчика 5 пальцев задняя и соответствуя плашки доступны для вашего выбирают.



5, стороны тела 2:
1) c сформировал плиты приспособлен на обе стороны;
2) правитель решетки высокой точности на c сформировал плиты;
3) избегает влияний на гнуть точности возникая от искажения тела машины во время гнуть процесса.



6, регулятор CNC:

1) Все действия (оси x, r, z бежать) затвора Назад-датчика системой CNC;

2) Ход Ram проконтролирован системой CNC

3) Пропускать и давление гидравлической системы проконтролированы системой CNC

4) Регулировка компенсации отклонения проконтролирована системой CNC

5) Вся деятельность удобна и быстра.









исходное состояние:





Никакой	Имя	Модельный/изготовление
1	Система CNC	Регулятор Голландии Delem DA66T ESA S650 CYBELEC CT12 LZ-1000
2	Электрооборудование	Электрооборудование Франции Schneider
3	Назад-датчик	Винт шарика + линейное guider; 2sets пальца двигая на линейное guider
4	Главный мотор	Мотор AC Сименс
5	Мотор сервопривода	Нанкин Estun
6	Водитель сервопривода	Нанкин Estun
7	Переключатель педали	KACON, Южная Корея
8	Кольцо запечатывания	BAUSER и Busak+Shamban, Германия



9	Гидравлическая система	Rexroth, Германия
10	Масляный насос	Высокая эффективность Германии ALLEAD & малошумный внутренний насос с зубчатой передачей
11	Трубка масла Jointors	Германия EMB
12	Верхние инструмент и V-плашка	Одно установили стандартного верхнего инструмента и v плашка
13	Назад-датчик	Винт шарика Тайваня и линейное guider
14	Цилиндр масла	Китай Taifeng
15	Быстрый зажимать	Китайский бренд
16	Компенсация отклонения	Механическая компенсация/увенчивая таблица

17	Скрежеща правитель	Италия GIVI
18	Стандартная ось	8 +1 (Y1, Y2, X, R, Z1, Z2, Z3, Z4+V)





Введение основных частей:



-- Регулятор DELEM DA66T CNC:



-- Гидравлическая система сервопривода Rexroth:













-- Соединения Германии EMB











-- Правитель решетки GIVI

Тормоз прессы CNC использует полно servocontrol короткозамкнутого витка электрогидравлический,

Сигналы положения Ram могут быть обратной связью к системе CNC правителем датчика 2 сторон,



после этого регулятор DA66T CNC регулирует количество масла пропуская путем изменение раскрывая размера одновременного клапана

, hereby контролирующ штоссель Y1, Y2 бежать на таком же уровне, поддерживая параллельное государство worktable.









-- Механическая таблица увенчивать/компенсации

• Местный механизм компенсации отклонения использует механическую структуру компенсации таблицы взаимодействия. Управление автоматического вычисления регулятора CNC.









-- Затвор Backgauge,

●Ось x drived мотором сервопривода через винт шарика

●Ось r drived мотором сервопривода через винт или механизм реечной передачи шарика

●Руководство регулируя положение пальцев

●Z1, оси Z2 (палец 1 и 2) drived мотором сервопривода через механизм реечной передачи хорош (опционный)

●Z3, оси Z4 drived моторами сервопривода для того чтобы поддержать следование стальной пластины во время гнуть

●все моторы drivServo













-- Быстрый зажимать для того чтобы исправить верхний инструмент fastly и легко









--Стандартный верхний инструмент и двойная V-плашка (стиль Amada) на машине

Материалы: 42CrMo

Общий гася процесс, высокая твердость и хорошее сопротивление носки.

Одиночная или двойная V-плашка V8, V12, (подгонянные) V16









-- Уплотнения цилиндра Германии BAUSER и Busak+Shamban









-- Надежная электрическая система

• Электрическая деталь (реле, контакторы) Франция Schneider
• Пылезащитная ранг IP54 шкафа для того чтобы гарантировать высококачественную электрическую систему
• Функция открыть двери и выключения

• Высококачественные водители мотора сервопривода Estun
