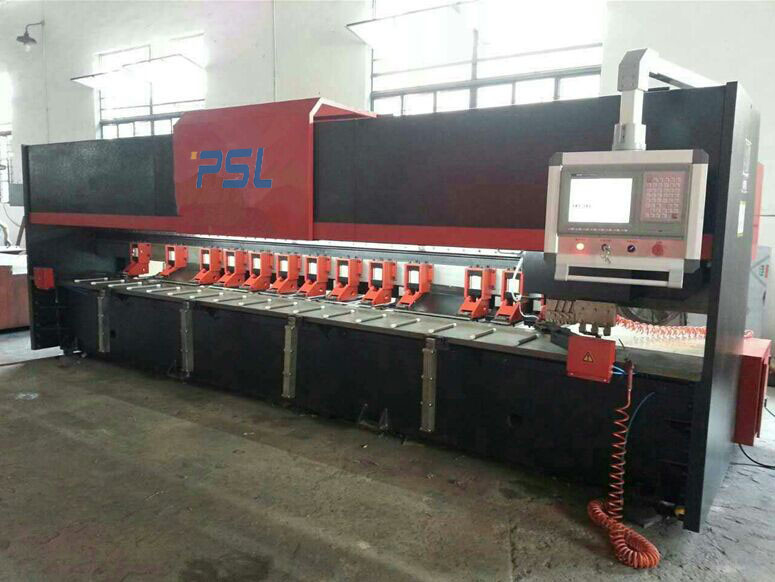

Вертикальный пневматический V-отрезок CNC калибруя машину для нержавеющих листов
Характер продукции,
Вертикальный V-отрезок CNC стиля 1250X3200 пневматический калибруя машину
1, наш дизайн структуры пользы машины, общая ригидность, небольшая деформация.
зафиксированы, имеют 2, этот луч машины питаясь систему, выровненность worktable в пределах ±0.03mm.
3, шкаф лезвия право движения и выйденный одновременным поясом, процессом V-вырезывания очень стабилизированы, и режа поверхность ровна.
Режимные характеристики,
Машина CNC v калибруя (машина V-слота нержавеющей стали) соответствующая для лифтов, устанавливающ материалы, нержавеющую сталь обрабатывая, бытовые приборы, дисплеи упорки и другие индустрии которые требуют высокоточной обработки плит.
Оно конструировано и изготовлено согласно особенным потребностям средней и лидирующей индустрии украшения, производства лифта и других индустрий.
Оно может выполнить клиновидные пазы на листах нержавеющей стали, плитах утюга, медных плитах и других материалах. Новые фальцаппараты металлического листа как особенные аксессуары могут также выполнить работу как молоть, полировать, и чертеж провода на тонких металлических листах и профилях.
Детальные изображения,
Оборудование использовало вперед и назад процесс прессформы 3 ножей, приводя в обработке утюга значительно уменьшен. Оборудование принимает пневматическую систему управления, автоматическую нажимную доску, отжимая и выпускающ давление, стабилизированный и надежный, работа быстро, делает продукты обрабатываемые без зажимать метки, вмятие, автоматический метод брызг охлаждая для охлаждать, быстрый охлаждать инструмента, увеличивает срок службы резца.
2. Передняя Работ-таблица,
Worktable оборудования с высокопрочным материала 6CrW2Si как основание, таблица работы части работы, не легок для того чтобы нести. И панель и части тела таблицы путем двигать регулируемый, подсказка для того чтобы поставить каждый бит гарантии на обсуждение точности расстояния + 0.02mm или так. Пневматический контроль принят в оборудовании зажимая и отжимая.
3. Назад-питаться,
Оборудование опорожнения используя материальную структуру, изготовляя оборудование нет в питаться и разрядке поверхностного повреждения листа. Инструмент управлением мотора сервопривода и питаясь прибор, строгающ и располагающ точность, точность мотора сервопривода питаясь, высокие и надежный.
Основные технические параметры,
| Ряд толщины для плиты, который нужно обрабатывать |
0.6mm-4mm (нержавеющая сталь) |
| Ряд толщины для плиты, который нужно обрабатывать |
0.6mm-4mm (сталь углерода) |
| Максимальная обрабатываемая глубина каждый раз |
0.6mm |
| Максимальная обрабатываемая глубина |
3mm |
| Длина для плиты, который нужно обрабатывать |
3100mm/4000mm |
| Скорость ширины |
1250mm/1550mm |
| V тип минимальное расстояние допустимого предела ринва |
8mm |
| Передняя режа скорость |
0-60m/min |
| Скорость оси x возвращающ |
0-60m/min |
| Набор блока Y-osи минимальный |
0,01 mm |
| Точность Y-osи минимальная располагая |
±0.05mm |
| Набор блока оси z минимальный |
0,01 mm |
| Располагать точность |
±0.05mm |
| инвертор X-оси/мотор сервопривода |
5.5KW |
| Мотор сервопривода оси z |
1KW |
| Мотор сервопривода Y-osи |
1KW |
| 1500*3000 |
5300mm*2550mm*1560mm |
| Нож |
3+2 набора |
| 1500*4000 |
5800mm*3100mm*1860mm |
| Пневматическое давление |
6Map-8Map |
| Вес |
9.0T/10.5T |
| Главная власть |
380V/50HZ/3Phase |
Главная инструкция частей,
| Система CNC |
Тайвань HUST или ESAYCAT 19" экран касания HD LCD |
| Блоки сервопривода (x, y, z) |
EASYCAT Тайвань YASKAWA Япония |
| Система охлаждения |
Насос тумана воды охлаждая |
| Нож |
Китай (голова ножа сплава Южной Кореи) |
| Винт шарика |
TBI или ABBA Тайвань |
| Линейный направлять |
HIWIN Тайвань |
| Шестерня & шкаф |
YYC Тайвань |
| Гидравлическая система |
Бренд Тайваня |
| Кабельные проводки |
Германия IGUS |
| Электроприборы низшего напряжения |
Schneider |
| Ограниченный переключатель |
Бренд Японии или Германии
|
