Торгового автомата V-паза CNC нержавеющей стали листа углерода горизонтальный гидравлический
Описания машины,

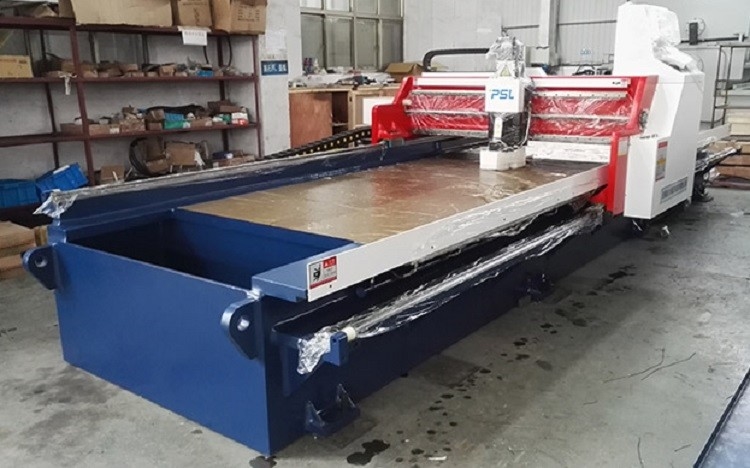

Это оборудование полно машина V-паза сервопривода CNC для металлического листа.
Оно принимает предварительный регулятор CNC и новаторский дизайн с преимуществами высокой обрабатывая точности, простой деятельности, никакого шума, никакой вибрации и так далее.
Оно широко использовано в V-пазе металлического листа, U-пазе и другой незаконной обработке паза (включая плита нержавеющая сталь, алюминиевые, алюминиевые, медь, сталь углерода, и другие особенные плиты).
Particularly.It применимо к обработке V-паза металлического листа перед гнуть.
Основная особенность и особенная функция,
1. Скашивать доступный;
2. Доступный калибровать от одной стороны плиты для того чтобы закончиться, и также начаться отрезок на другой стороне;
3. Минимальное расстояние от стороны плиты к первой линии паза 6mm;
4. Минимальный размер плиты, который нужно калибровать 100x100mm;
5. Калибровать от одного пункта к другому пункту точно;
6. Энергосбережение;
7. Охрана окружающей среды.
Режимные характеристики,
1,1 рамка торгового автомата металлического листа и луч все в форме коробк. После конечного дизайна оптимизирования элемента, цельностальная заварка закалена для того чтобы исключить остаточный стресс.
1,2 торгового автомата металлического листа v принимает Тайвань EASYCAT или систему регулятора контроля над промышленн SYNTEC и сервопривода короткозамкнутого витка: легкий, гибкий, быстрый, эффективный и малошумный.
1,3 регулятор CNC, поддерживая полноавтоматическая деятельность, 3 лезвия может побежать одновременно значительно улучшает калибруя эффективность.
1,4 машина нержавеющей стали v калибруя с 4 осями контроля (оси x, Y1, Y2, z), гидравлическим прибором владением-вниз, порталом и держателем инструмента сделать туда и обратно движение совместно при работе.
винт шарика пользы машины 1,5 V-пазов & ведущий брус ролика сверхмощный.
1,6 эта машина оборудованная с системой автоматической смазки: низкая носка, отлично обрабатывающ, обеспечивающ подвергая механической обработке точность и высокие характеристики динамической характеристики.
1,7 обжатые воздух/дуть и система охлаждения воды не только предотвращают режа отход от царапать поверхность workpiece, но также улучшают жизнь ножей.
Основные технические параметры,
| Ряд толщины для плиты, который нужно обрабатывать |
0.6mm-4mm (нержавеющая сталь) |
| Ряд толщины для плиты, который нужно обрабатывать |
0.6mm-4mm (сталь углерода) |
| Максимальная обрабатываемая глубина каждый раз |
0.6mm |
| Максимальная обрабатываемая глубина |
2.5mm |
| Длина для плиты, который нужно обрабатывать |
6000mm |
| Скорость ширины |
1250mm |
| V тип минимальное расстояние допустимого предела ринва |
6mm |
| Передняя режа скорость |
0-70m/min |
| Скорость оси x возвращающ |
0-70m/min |
| Набор блока Y-osи минимальный |
0,01 mm |
| Точность Y-osи минимальная располагая |
±0.05mm |
| Набор блока оси z минимальный |
0,01 mm |
| Располагать точность |
±0.05mm |
| Ход оси z |
50mm |
| инвертор X-оси/мотор сервопривода |
5.5KW |
| Мотор сервопривода оси z |
1KW |
| Y1, мотор сервопривода оси Y2 |
1KW |
| Гидравлическая система |
1.5KW/8L/10MPa |
| Нож |
3sets |
| 1500*4000 |
8500mm*2350mm*1700mm |
| Пневматическое давление |
6Map-8Map |
| Вес |
12.5T |
| Главная власть |
380V/50HZ/3Phase |
Главная инструкция частей,
| Система CNC |
Тайвань SYNTEC или ESAYCAT
19" экран касания HD LCD
|
| Блоки сервопривода (x, y, z) |
EASYCAT Тайвань
ПЕРЕПАД Тайвань
|
| Система охлаждения |
Насос тумана воды охлаждая |
| Нож |
Голова ножа сплава Южной Кореи |
| Винт шарика |
TBI Тайвань |
| Линейный направлять |
HIWIN Тайвань |
| Шестерня & шкаф |
YYC Тайвань |
| Гидравлическая система |
Бренд Тайваня |
| Кабельные проводки |
Германия IGUS |
| Электроприборы низшего напряжения |
Schneider |
| Ограниченный переключатель |
Бренд Японии или Германии
|
