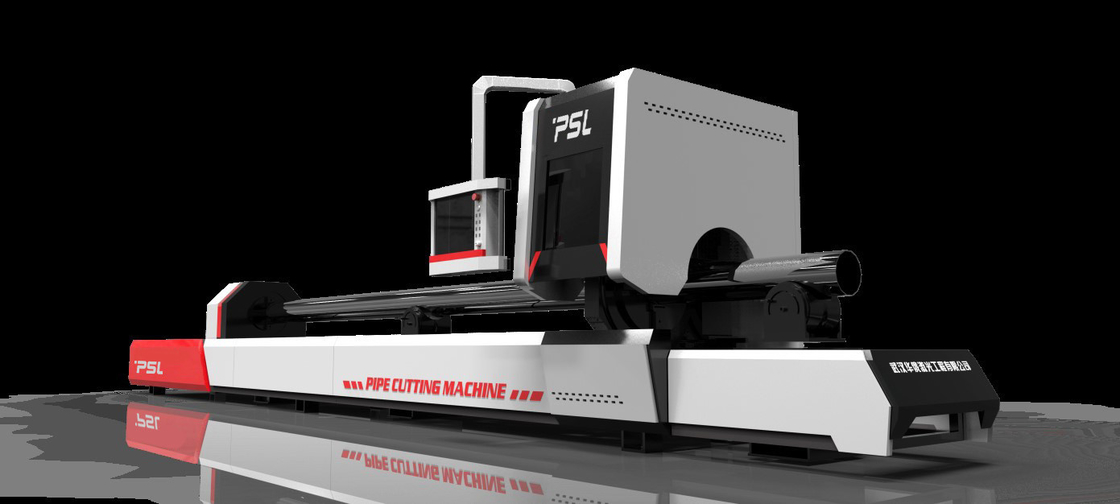

Стальная труба режа трубку квадрата круга металла машины лазера CNC прямоугольную

Автомат для резки лазера волокна CNC трубки квадрата круга металла прямоугольный для изготовлять трубы







Часть функций и особенностей,

• Высокое тело машины ригидности, жизнь длинной машины.

• Полная пневматическая роторная струбцина, один ключевой центризовать, высокая скорость струбцины.

• Переменчивая система поддержки диаметра, может осуществить для помощи загрузки и поддержка, может увеличить резать точность.

• Смещенная компенсация в реальном времени, удобная струбцина трубы, высокая точность вырезывания пунша трубы.

• Угловая режа контрольная программа, высококачественное угловое вырезывание.

• Опционное программное обеспечение гнезда 3D, может отрезать утюг угла и швеллерный профиль и другие трубы.

• Функция опционного шарика сварки испытывая, сваривает для того чтобы испустить лучи любой угол для избежания отрезать.





Состав резца лазера трубки,



1, источник лазера: Источник лазера IPG/Raycus/MAX волокна 2000W

1. сила выхода лазера: 2000W

2. длина волны 1070nm лазера

3. энергия выхода регулируя 10%~100%

4. сила входного сигнала 8kW

5. работая температура 16~35



2, приставной резак лазера Raytools/WSX/Precitec Волокн-оптически



Автоматический фокусируя приставной резак лазера

Оборудованный с выходным соединением волокна QBH, особенным оптически объективом, загерметизированным точным фокусом регулируя метод, и быстрым датчиком емкости с минимальным зазором 0.2mm вырезывания, который смог увеличить резать скорость и уменьшить потребление газа.





3, система механического инструмента

Машина принимает структуру портала с высокой ригидностью, обрабатывает обрабатывающее оборудование на токарном станке с высокой точностью. Компактная текстура, небольшой оккупированный район, удобная эксплуатация и техническое обслуживание, которая может соотвествовать на 24 часа продолжается работать.



4, кровать машины

Структура рамки сделана высококачественной стальной заварки, сваривающ, после высокотемпературного обжигая профессионала, во-вторых стареть, большая точность филировальной машины портала подвергая механической обработке, дизайн и обрабатывая середины обеспечить что машина имеет превосходное сопротивление удара, высокую ригидность и стабильность.



5, высокоскоростная система передачи

Резец лазера принимает структуру портала двойную управляя и высокая амортизируя кровать механического инструмента, импортировала систему сервопривода AC и систему водителя, импортированную передачу шестерни и шкафа, линейную направляющую дорожку для направлять, для обеспечения быстрого хода, высокой точности и высокой надежности машины.



6, система управления CNC

Система управления CYPCUT CNC включает процесс вырезывания лазера, нормальную функцию плана запаса и управление производственным процессом лазера. Она главным образом имеет процесс чертежа, параметры устанавливая, определяемый пользователем процесс вырезывания редактирует, план запаса, планирование маршрута и управление резать. Мощность резания смогла быть отрегулирована с режа скоростью. Индивидуальная тяга внутри и вытянуть вне скорость смогла быть установленной. Она также имеет библиотеку материала отростчатую, которая смогла сохранить все параметры процесса для такого же материала.

Программное обеспечение сильно, просто работать, совместимый с форматом DXF, PLT, AI, NC-MASTER и etc.



7, автоматическая пневматическая система струбцины

■Беспроводной handheld распределительный ящик, зажимает для того чтобы царапнуть одну ключевые свободное и струбцину.

■2 ролика банков, более распределять сила струбцины, с более высокой точностью когда труба отрезка небольшая.

■Пневматическая сдерживающая сила струбцины, больших и стабилизированных, труба не освобождает и не смещает.

■струбцине 220mm полной пневматической, полная пневматическая струбцина, не нужно изменить когти, легкие для того чтобы работать.

■Двойная струбцина автоматический центризовать, струбцина быстрой скорости для прямоугольника и трубы овала. Анормалной трубе формы нужны особенные когти струбцины.



8, система указания красного света

Коаксиальный красный свет использован как индикатор для того чтобы сделать его простой отрегулировать оптическую систему и точный для того чтобы устанавливать работая пункт.





9, профессиональная система вырезывания трубы

■Профессиональные поддержки программы вырезывания трубы режа круглую трубу, квадратную трубу, овальную трубу, утюг угла и швеллерный профиль и другие трубы.

■программным обеспечением гнезда, смогите осуществить дизайн плана, общее вырезывание и другой особенный процесс. Когда вырезывание, может осуществить центризовать в реальном времени и смещенная компенсацию в реальном времени, проверка поверхности трубы, процесс угла трубы, быстрая скорость «лягушк-скачка».



10, система охлаждения воды

Система охлаждения воды оборудована и температура смогла быть показана. Система охлаждения воды начала бы работать автоматически когда температура выше чем заданное значение и останавливает работать автоматически когда температура под заданным значением.





11, роторная струбцина

Роторная струбцина может труба Ф20mm-Ф220mm круга максимальным владением, квадратные трубы 20mmx20mm- 150mmx150mm, с толщиной 12mm, длина 6000mm. Материальный поддерживая прибор можно держать стабилизированной в течение длительного времени для работы.



12, блок извлечения пыли

Механический инструмент также оборудован с отработанным вентилятором для того чтобы извлечь пыль и выхлопной газ, которая смогли уменьшить вред к безопасности и оборудованию персонала.







Основные параметры технологии,



Имя машины		Автомат для резки трубки лазера волокна CNC
Модель		CF6000220ST-2000W
сила лазера		2000w
источник лазера		MAX/RAYCUS/IPG
Длина волны лазера		1064nm
Лазерный луч		<0>
Толщина стены трубки вырезывания сентенции	сталь углерода (O2ие)	10mm-12mm
	нержавеющая сталь (N2)	5mm-6mm
	Алюминиевый лист	4mm-5mm
	Латунный лист	3mm

Труба зажимая режим	автоматический
Режим трубы питаясь	автоматический
Режим попечительства	автоматический
Соответствующий материал трубы	Круглая трубка Квадратная трубка Прямоугольная трубка другие профили
Резать ряд круглой трубы	D20mm - D220mm
Резать ряд квадратной трубы	20x20mm до 150x150mm
Минимальный излишный материал	150mm
Сентенция режа скорость	100m/min (согласно материалам)
Максимальное ускорение	1.0G
поддержанные графические форматы	CAD, программное обеспечение CorelDraw, DXF/DWG/PLT
Путешествовать оси x	0-6000mm
Путешествовать Y-osи	0-450mm

Путешествовать оси z	200mm
точность перемещает	±0.03mm/m
точность Y-osи положения x	±0.05mm/m
Напряжение тока	350V-420V/50Hz
Вес машины	6000kg
Размеры (LxWxH)	9800x1400x2400mm
