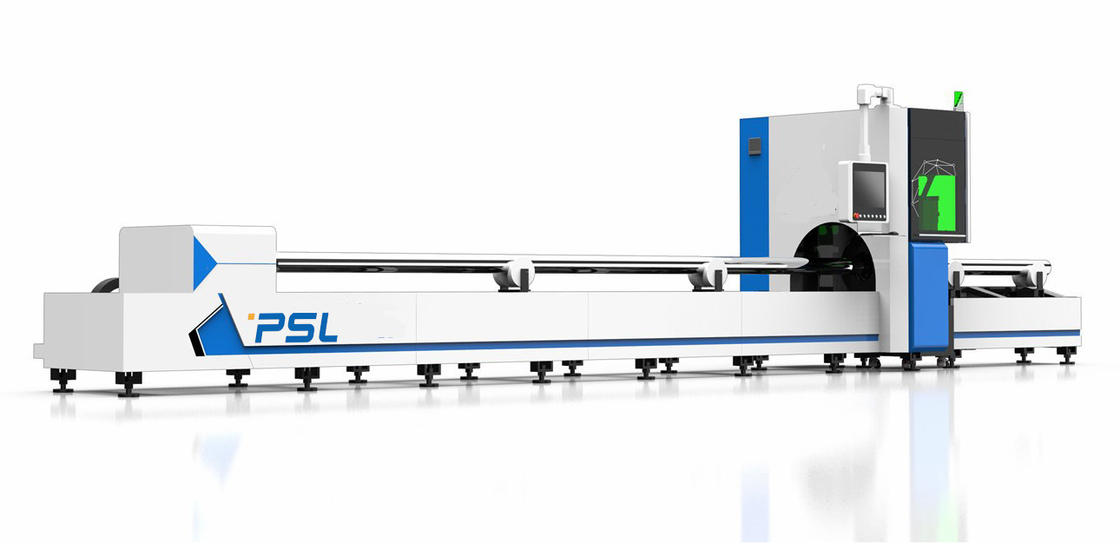

Резец лазера волокна Cnc машины 500w 1000W 2000W 3000W лазера CNC трубки

Трубка/труба металла обрабатывая автомат для резки трубки лазера волокна CNC резца лазера 1000W 2000W 3000W







Краткое введение автомата для резки трубки лазера волокна,



1. принцип вырезывания лазера



Вырезывание лазера излучать лазер высоко-интенсивности к поверхности материала, через взаимодействие между лазером и материалом, расплавлен или испарен отрезанный объект, и отрезанный объект отрезан помощью высокоскоростных воздушных потоков.





2. лазер режа особенности и преимущества



2,1 автомат для резки трубки могут отрезать все виды трубы, которая значительно сохраняет цену и космос. Обрабатывая ряд широк, и трубы различных диаметра и длины можно обрабатывать. Электрический вращая вал принят, скорость регулируема, и деятельность удобна, и она имеет характеристики малошумной, высокоскоростной и высокой точности; Самый лучший выбор для профессиональных труб и трубок для того чтобы отрезать пересекая линию.



1. Оно может отрезать нескольк цилиндрическую пересекая линию отверстия с различными направлениями и диаметрами на главной трубе для того чтобы соотвествовать условия вертикального пересечения оси ветви и основной оси эксцентричной и не эксцентричной (главное ответвление от трубопровода круговая труба).



2. Конец линии цилиндра пересекая можно отрезать в конце ответвления от трубопровода, которое соотвествует условия вертикального пересечения и косого пересечения оси ветви и основной оси эксцентричной и не эксцентричной.



3. Смогите отрезать различные формы на стене трубы; Она может отрезать склонную конечную грань в конце круговой трубы.



4. Конец ответвления от трубопровода пересекая с кольцевой главной трубой можно отрезать (главное ответвление от трубопровода круглая труба); Смогите отрезать различные формы на квадратной поверхности трубки.



5. Режа поверхность ровна и свободна заусенца.



6. Приставной резак лазера не контактирует материальную поверхность и не поцарапает workpiece.



7. Разрез самые узкие, зона жары затронутая самые небольшие, местная деформация workpiece очень небольшая, и никакая механическая деформация.



8. Он может обрабатывать любую форму, трубу и другие в форме особенн материалы.





2,2 лазер только нужна электрическая энергия когда она бежит, и не нужно произвести дополнительный газ лазера, и имеют самую низкую цену эксплуатации и техническое обслуживание;



2,3 лазер волокна принимают дизайн полупроводника модульный и резервный, и никакой оптически объектив в резонаторе, и не нужно время запуска. Оно имеет преимущества никаких регулировки, обслуживания и высокой стабильности, которая уменьшает цену аксессуаров и продолжительности технического обслуживания. Это несравнимо к традиционному лазеру;



2,4 оптически передача всей машины оптически трасса, без осложненной оптически системы проводника как рефлектор, простой оптически путь, стабилизированные структура и безуходный внешнего оптически пути;



2,5 приставной резак содержат защитные объективы, центриры, лупы и другие драгоценные потребляемые вещества, которые уничтожают немного;



экспорт 2,6 стекловолокон делает дизайн из механической системы очень простой и легкий интегрировать с роботом или многомерным верстаком;





3. система управления CNC



CNC режа программное обеспечение, которое сделано Шанхаем Baichu, имеет графический интерфейс и удобную деятельность. Профессиональная режа контрольная программа может конструировать различные графики и характеры по желанию, и может быть обработана в реальное временя. Она поддерживает CAD, CorelDRAW и другое профессиональное рисуя программное обеспечение. Она имеет сильные функции программирования, плана, обработки текста и отростчатого устанавливать, который улучшает управление и использование трубы в максимальной степени. Режа программное обеспечение имеет следующие функции и характеристики:



3,1 импорт, микро- соединение, оптимизированная последовательность вырезывания, режущ путь и оптимизированные скорость, etc.



3,2 улучшают коэффициент использования трубы: она может осуществить расположение зазора частей, врезанного плана в частях, симметричного переворачивая расположения частей, поворачивающ расположение частей и избегающ перекрывать и столкновения формы.



острая обработка угла 3,3: внутренний/внешний угол обрабатывая, который можно автоматически узнать и установил.



сильная функция обработки характера 3,4: смогите обрабатывать твердые слова в неубедительные слова.



режа эффективность 3,5 общего раздела края оптимизирована для того чтобы улучшить норму использования трубы





Главные компоненты,



Имя	Краткое описание	Бренд страны
Источник лазера волокна	1000W	MAX/Raycus/IPG
Приставной резак автофокуса	Приставной резак Raytools особенный для стекловолокна	Raytools
Преданная система охлаждения	Двойная система циркуляции, трубка титана теплообмена, над сигналом тревоги температуры, предохранение от подачи, цистерна с водой лазера волокна предохранения от уровня воды особенная охлаждая	Ухань Hanli
Механическая система передачи	Рельс Тайваня Hiwin высокоточный высокоскоростной Механизм реечной передачи близнеца Тайваня (спиральный)	Тайвань Hiwin Близнец Тайваня



Система торможения	Редуктор фланца Shimpoo в Японии	Япония
Пропорциональный клапан	NNT	Япония
Электрическая установка	schneider	Франция
Отслеживать систему датчика	Индукция высокой точности автоматическая, точность 0,1 mm	Cypcut Шанхай
Прибор разрядки шлака	Стандарты	Изготовитель
Компьютерная система	Особенная промышленная управляющая ЭВМ для лазера	Тайвань Yanxiang
Блок СЕРВОПРИВОДА X-ОСИ	сервопривод 1800W	Фудзи, Япония
Блок СЕРВОПРИВОДА W-AXIS	сервопривод 1800W	Фудзи, Япония
Блок СЕРВОПРИВОДА Z-ОСИ	сервопривод 400W	Фудзи, Япония
Резать программное обеспечение	Профессиональный CNC режа программное обеспечение	Cypcut Шанхай
I / Карта o	32 пункта	Cypcut
Регулятор напряжения тока		Китай
Автомат для резки	Портал точности	Изготовитель
Точность цапфы X/W	±0.02mm/m
Максимальная работающая вхолостую скорость	80m/min
Напряжение тока	380V/50HZ 3Ph
Минимальный диаметр цыпленка	D20mm
Максимальный диаметр цыпленка	D230mm (230*230)
Максимальный путешествовать	6000mm
Запас кабеля	200mm
Передний цыпленок	Центризовать пневматических/сервопривода
Задний цыпленок	Зажимать пневматических/сервопривода
