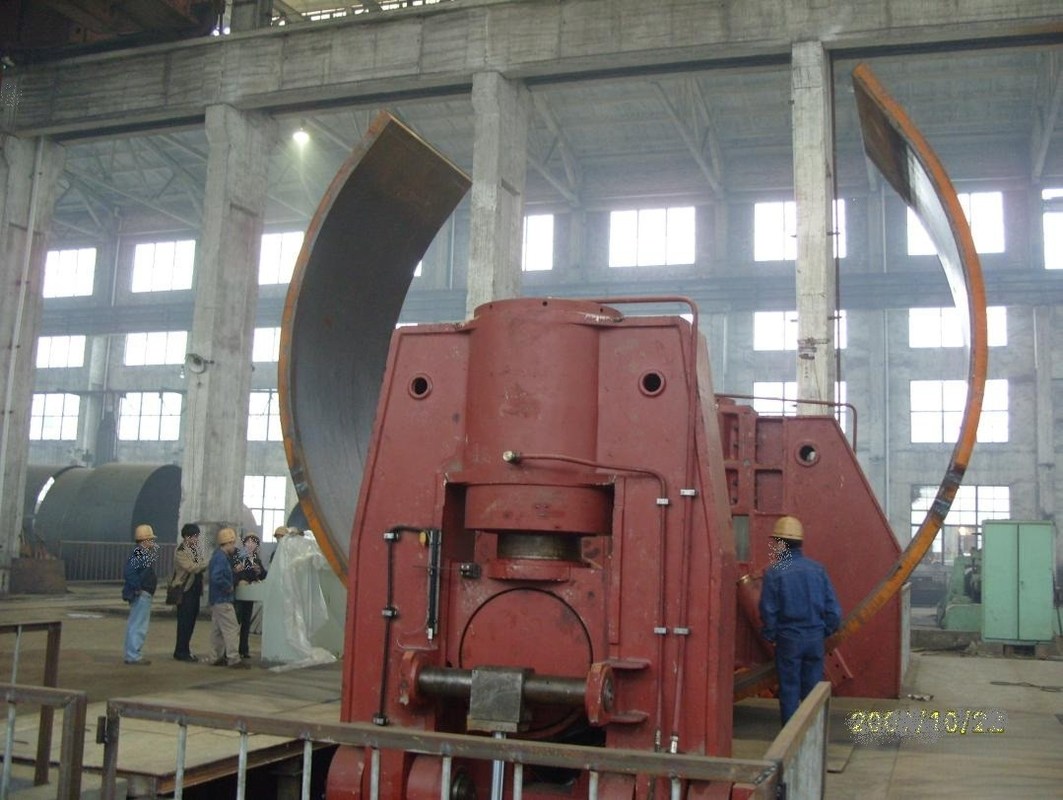

Металлический лист машина завальцовки плиты CNC 3-Rollers 120mm * 3200mm большая горизонтальная понижая гидравлическая
Описание этой машины завальцовки плиты,
гибочная машина гидравлического центр-расстояния 3-крена 120x3200mm переменная гидравлическая гибочная машина плиты 3 кренов которая может плиты пре-загиба большие и среднего размера толстые и продукты крена различных форм.
Эта модель отличает традиционная модель потому что каждый из своих более низких роликов может двинуть независимо горизонтально, может произвести любой необходимый тангаж, и свой мотор-установленный верхний ролик может двинуть вертикально. Должный к различной геометрии произведенной этими роликами, гибочную машину плиты 3 кренов можно использовать с ромбовидными или несимметричными машинами по мере необходимости. Возможность увеличивать расстояние между более низкими роликами определяет: Только одно оборудование изготовления металла может быть соответствующим к функции множественных машин, которая расширяет объем преобразования.
Технические параметры,
| Максимальная ширина доски крена |
W11SNC-120x3200 |
| Длина работая кренов |
3200mm |
| Максимальная толщина плиты |
120mm (производящ предел стальной пластины 245Mpa) |
| Максимальн Толщина пре-гнуть |
11mm (производящ предел стальной пластины 245Mpa) |
| Верхний диаметр ролика |
Φ960mm |
| более низкий диаметр роликов |
Φ600mm |
| Расстояние между 2 более низкими роликами |
1100mm |
| Давление силы ролика Uppoer |
1800tons |
| Давление гидравлической системы |
25MPa |
| Управлять скоростью |
3.6m/min |
| Главный мотор |
160KW |
| Гидравлический мотор |
75KW |
| Двигая мотор |
18.5KW |
| Размеры |
8880*4360*4950mm |
| Вес |
145000kg |
| PLC |
Сименс |
| Гидравлическая система |
Yuken, Rexroth |
| Электрические элементы |
Сименс, немецкое; Schneider Франция
|
Машина завальцовки стальной пластины отличает,
- Превосходное представление и легкая деятельность. С пре-гнуть функцией конца плиты, металлическую пластину можно нагрузить в одно время, и конец плиты пре-гнуть и формируя крена workpiece можно заполнить без поворачивать голову.
- Управление CNC, верхний ролик поднимаясь и понижая принимает обнаружение датчика смещения, дисплей СИД может сразу наблюдать работая смещением верхнего ролика.
- Более низкий крен работы управляется для того чтобы двинуть гидравлическим поршенем горизонтального цилиндра масла.
- Предохранение от перегрузки •- 3 набора цифрового данного, визуально индикатор положение крена работы.
- Гидравлический перевернутый headstock для легкий разгружать свертывая цилиндра.
- Независимая мобильная консоль, легкая для того чтобы работать.
- Сваренный железный каркас и общий сброс стресса.
- Все крены работы выкованы от высококачественной стали и жар-обработаны и индукция затвердета.
- Прибор конус-завальцовки машины завальцовки плиты.
- Гидравлическая система баланса •- Двухскоростная система работы.
- Изготовил в соответствии с нормами бесопасности EC и имеет аттестацию CE.
- Все электрические и гидравлические компоненты известных брендов.
Спецификации серий W11SNC,
|
Тип
|
Верхний ролик и добавить тонны давления
|
самая большая плита толстый mm
|
длина mm плиты
|
Диаметр mm ролика
|
Сделайте диаметр mm из workpiece
|
дистанционирование Центр-к-центра более низких роликов mm
|
Мотор
kw
|
|
|
Конец
|
Центральный
|
Привод
|
Давление масла
|
|
W11S-45*3000
|
540
|
40
|
45
|
3000
|
590
|
340
|
610
|
55
|
22
|
|
W11S-40*4000
|
540
|
35
|
40
|
4000
|
630
|
340
|
610
|
55
|
22
|
|
W11S-36*5000
|
540
|
30
|
36
|
5000
|
670
|
340
|
610
|
55
|
22
|
|
W11S-32*6000
|
540
|
28
|
32
|
6000
|
700
|
340
|
610
|
55
|
22
|
|
W11S-55*3000
|
610
|
45
|
55
|
3000
|
620
|
360
|
650
|
75
|
30
|
|
W11S-45*4000
|
610
|
40
|
45
|
4000
|
660
|
360
|
650
|
75
|
30
|
|
W11S-40*5000
|
610
|
32
|
40
|
5000
|
700
|
360
|
650
|
75
|
30
|
|
W11S-36*6000
|
610
|
30
|
36
|
6000
|
730
|
360
|
650
|
75
|
30
|
|
W11S-60*3000
|
690
|
50
|
60
|
3000
|
650
|
380
|
700
|
75
|
30
|
|
W11S-50*4000
|
690
|
45
|
50
|
4000
|
700
|
380
|
700
|
75
|
30
|
|
W11S-45*5000
|
690
|
38
|
45
|
5000
|
740
|
380
|
700
|
75
|
30
|
|
W11S-40*6000
|
690
|
35
|
40
|
6000
|
760
|
380
|
700
|
75
|
30
|
|
W11S-70*3000
|
850
|
60
|
70
|
3000
|
710
|
420
|
780
|
75
|
37
|
|
W11S-55*4000
|
850
|
50
|
55
|
4000
|
750
|
420
|
780
|
90
|
37
|
|
W11S-50*5000
|
850
|
42
|
50
|
5000
|
790
|
420
|
780
|
90
|
37
|
|
W11S-45*6000
|
850
|
38
|
45
|
6000
|
820
|
420
|
780
|
90
|
37
|
|
W11S-75*3000
|
930
|
65
|
75
|
3000
|
740
|
440
|
820
|
90
|
37
|
|
W11S-60*4000
|
930
|
55
|
60
|
4000
|
780
|
440
|
820
|
90
|
37
|
|
W11S-55*5000
|
930
|
45
|
55
|
5000
|
820
|
440
|
820
|
90
|
37
|
|
W11S-50*6000
|
930
|
42
|
50
|
6000
|
850
|
440
|
820
|
90
|
37
|
|
W11S-80*3000
|
1050
|
70
|
80
|
3000
|
770
|
460
|
880
|
90
|
37
|
|
W11S-65*4000
|
1050
|
60
|
65
|
4000
|
810
|
460
|
880
|
90
|
37
|
|
W11S-60*5000
|
1050
|
50
|
60
|
5000
|
850
|
460
|
880
|
90
|
37
|
|
W11S-55*6000
|
1050
|
45
|
55
|
6000
|
890
|
460
|
880
|
90
|
37
|
|
W11S-85*3000
|
1150
|
75
|
85
|
3000
|
800
|
480
|
920
|
110
|
45
|
|
W11S-70*4000
|
1150
|
65
|
70
|
4000
|
840
|
480
|
920
|
110
|
45
|
|
W11S-65*5000
|
1150
|
55
|
65
|
5000
|
890
|
480
|
920
|
110
|
45
|
|
W11S-60*6000
|
1150
|
50
|
60
|
6000
|
930
|
480
|
920
|
110
|
45
|
|
W11S-100*3000
|
1350
|
90
|
100
|
3000
|
860
|
480
|
920
|
110
|
45
|
|
W11S-80*4000
|
1350
|
75
|
80
|
4000
|
900
|
520
|
1000
|
110
|
45
|
|
W11S-70*5000
|
1350
|
65
|
70
|
5000
|
940
|
520
|
1000
|
110
|
45
|
|
W11S-65*6000
|
1350
|
60
|
65
|
6000
|
980
|
520
|
1000
|
110
|
45
|
|
W11S-115*3000
|
1600
|
100
|
115
|
3000
|
900
|
560
|
1080
|
132
|
55
|
|
W11S-100*4000
|
1600
|
85
|
100
|
4000
|
940
|
560
|
1080
|
132
|
55
|
|
W11S-125*3000
|
1800
|
110
|
125
|
3000
|
960
|
600
|
1120
|
160
|
75
|
|
W11S-110*4000
|
1800
|
95
|
110
|
4000
|
990
|
600
|
1120
|
160
|
75
|
|
