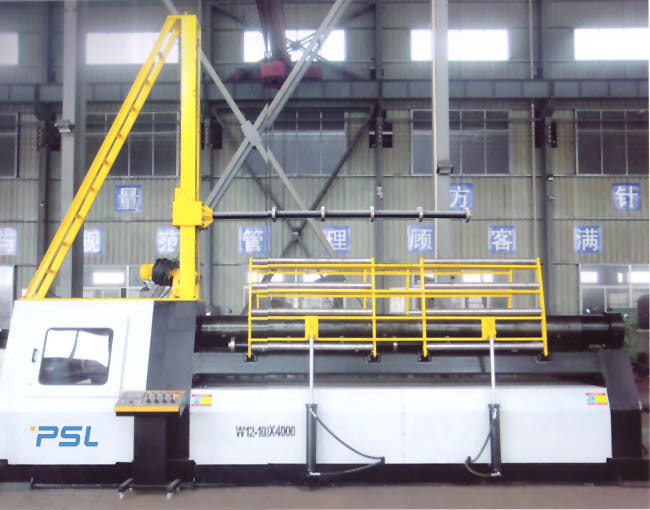

машина завальцовки металлического листа гибочной машины плиты машины завальцовки плиты CNC 4-rollers гидравлическая
Основная характеристика:
Гибочная машина плиты 4-ролика CNC имеет функцию пре-гнуть конец листа. Машина имеет 4 крена работы. Крены работы один из самых важных компонентов гибочной машины плиты 4 роликов. Качество и представление крена работы сразу повлиять на срок службы и свертывая точность машины завальцовки плиты 4 роликов.
Материал: легированная сталь 42CrMo, гася и закаляя обработку делает достигаемость HB241-260 прочности крена работы, всесторонние механические свойства, высокопрочное, сильное сопротивление носки, соответствующее для работы высоко-нагрузки, длинного срока службы. Поднимаясь смещение проконтролировано датчиками и PLC, автоматически выровнянный, и показанный на экране.
машины завальцовки плиты 4-roller с весами челюсти 12x4000mm, 20x2000mm, и 60x3000mm широко приветствованы клиентами. С высоким техническим уровнем, полными функциями, высокой точностью, и удобной деятельностью, гибочная машина плиты 4 кренов идеальная модель для круга завальцовки, дуги, конуса, и в форме особенн workpieces.
Основные особенности,
Очень прочные сферически подшипники ролика использованы на каждом ролике 4 гибочных машин плиты крена.
Дизайн регулируемого подшипника центра внутренний позволяет ему выдержать отклонение и наклон штанги ролика. Складная деятельность предотвращает обратную силу от повреждать ролик плиты 4 кренов когда она исправляет внешняя сила.
Система управления ролика плиты 4 кренов принимает регулятор PLC programmable. Система имеет установки параметра, редактирование данных, хорошие сигналы тревоги, память выключения, взаимодействие человека и машны, статус дисплея, вычисление реального времени, память файла, режим отладки, ручной режим, режим контроля программы, редактирование файла, самодиагностирование недостатка, умное суждение работая ошибок, и другие функции защиты.
Гидравлическая система дизайна гибочной машины плиты 4 кренов обеспечивает чистоту системы с фильтрами для масла всасывания и возвращений масла. Также оборудованный с централизованным дозаправляя прибором.
Наклоняя рамка оборудована с наклоняя цилиндром, наклоняя голова может быть наклонена и чистосердечна. Поворачивать и переустановить поворачивая нося тела оборудованы с блокируя прибором. Движение можно возобновить после того как нося тело переустановлено, которое играет роль в предохранении от безопасности.
Ролик плиты 4 кренов принимает объединенное основание, которое сильно в ригидности. Рамка и основание сварены и обработаны с обжигая старея обработкой которая исключает внутренний стресс и улучшить точность гибочной машины. Вся структура гибочной машины плиты 4 кренов составлена строительных блоков, которая красива в форме и более удобна для обслуживания.
Основная структура машины:
Конфигурация гидравлической машины завальцовки плиты,
Основные электронные элементы: Schneider Франция;
Axletree: подшипник Германия Двух-строки само-выравнивая
Главный мотор: Сименс электрическая Германия
Programmable PLC регулятора логики: Продукты OMRON от Японии
Гидравлическая система: Bosch – Rexroth Германия, или YUKEN Тайвань
Насос Oill: Солнечный от США;
Ролик работы: Материал ролика работы с легированной сталью 42CrMo.
Система индикации цифров: Перепад экрана касания
Датчик: OMRON, Япония
Система автоматической смазки: Китайско-японское соединение, которое имеет сигнал тревоги блока
Главные технические данные,
| Тип |
Толщина
(mm)
|
Пре-гнуть толщина (mm) |
Длина
Ролики (mm)
|
Плита
прочность выхода
(Mpa)
|
Dia. верхнего крена (mm) |
Dia. более низких кренов
(mm)
|
Dia. бортовых кренов (mm) |
Сила мотора (KW) |
| W12-4×2000 |
4 |
3,5 |
2050 |
245 |
160 |
140 |
120 |
3 |
| W12-6×2000 |
6 |
5 |
2050 |
245 |
190 |
170 |
150 |
4 |
| W12-8×2000 |
8 |
6,5 |
2050 |
245 |
210 |
190 |
170 |
5,5 |
| W12-10×2000 |
10 |
8 |
2050 |
245 |
230 |
210 |
190 |
7,5 |
| W12-12×2000 |
12 |
10 |
2050 |
245 |
270 |
250 |
210 |
11 |
| W12-16×2000 |
16 |
13 |
2050 |
245 |
300 |
270 |
220 |
11 |
| W12-20×2000 |
20 |
16 |
2050 |
245 |
330 |
300 |
240 |
11 |
| W12-25×2000 |
25 |
20 |
2050 |
245 |
360 |
330 |
250 |
15 |
| W12-30×2000 |
30 |
25 |
2050 |
245 |
390 |
360 |
300 |
18,5 |
| W12-35×2000 |
35 |
28 |
2050 |
245 |
430 |
390 |
330 |
22 |
| W12-40×2000 |
40 |
32 |
2050 |
245 |
460 |
420 |
360 |
30 |
| W12-45×2000 |
45 |
36 |
2050 |
245 |
510 |
460 |
390 |
37 |
| W12-50×2000 |
50 |
40 |
2050 |
245 |
550 |
510 |
420 |
45 |
| W12-4×2000 |
4 |
3,5 |
2550 |
245 |
190 |
170 |
150 |
4 |
| W12-6×2500 |
6 |
5 |
2550 |
245 |
210 |
190 |
170 |
5,5 |
| W12-8×2500 |
8 |
6,5 |
2550 |
245 |
230 |
210 |
190 |
7,5 |
| W12-10×2500 |
10 |
8 |
2550 |
245 |
270 |
250 |
210 |
11 |
| W12-12×2500 |
12 |
10 |
2550 |
245 |
300 |
270 |
220 |
11 |
| W12-16×2500 |
16 |
13 |
2550 |
245 |
330 |
300 |
240 |
11 |
| W12-20×2500 |
20 |
16 |
2550 |
245 |
360 |
330 |
250 |
15 |
| W12-25×2500 |
25 |
20 |
2550 |
245 |
390 |
360 |
300 |
18,5 |
| W12-30×2500 |
30 |
25 |
2550 |
245 |
430 |
390 |
330 |
22 |
| W12-35×2500 |
35 |
28 |
2550 |
245 |
460 |
420 |
360 |
30 |
| W12-40×2500 |
40 |
32 |
2550 |
245 |
510 |
460 |
390 |
37 |
| W12-45×2500 |
45 |
36 |
2550 |
245 |
550 |
510 |
420 |
45 |
| W12-4×3000 |
4 |
3,5 |
3100 |
245 |
210 |
190 |
170 |
5,5 |
| W12-6×3000 |
6 |
5 |
3100 |
245 |
230 |
210 |
190 |
7,5 |
| W12-8×3000 |
8 |
6,5 |
3100 |
245 |
270 |
250 |
210 |
11 |
| W12-10×3000 |
10 |
8 |
3100 |
245 |
300 |
270 |
220 |
11 |
| W12-12×3000 |
12 |
10 |
3100 |
245 |
330 |
300 |
240 |
11 |
| W12-16×3000 |
16 |
13 |
3100 |
245 |
360 |
330 |
250 |
15 |
| W12-20×3000 |
20 |
16 |
3100 |
245 |
390 |
360 |
300 |
18,5 |
| W12-25×3000 |
25 |
20 |
3100 |
245 |
430 |
390 |
330 |
22 |
| W12-30×3000 |
30 |
25 |
3100 |
245 |
460 |
420 |
360 |
30 |
| W12-35×3000 |
35 |
28 |
3100 |
245 |
510 |
460 |
390 |
37 |
| W12-40×3000 |
40 |
32 |
3100 |
245 |
550 |
510 |
420 |
45 |
| W12-50×3000 |
50 |
40 |
3100 |
245 |
610 |
560 |
480 |
55 |
| W12-60×3000 |
60 |
48 |
3100 |
|
