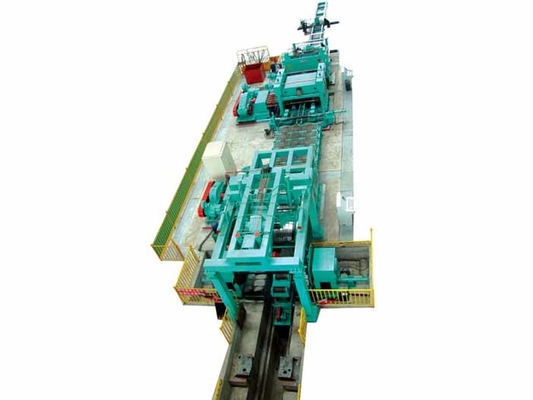

Горячекатаная катушка раскручивать-разрезать-выравнивать-отрезк-к длин-вырезывани-штабелируя совмещенной производственной линии
Представление и особенности:
Эта совмещенная производственная линия состоит из uncoiler, фидера, щипка, pre - разровнитель, ножницы утиля, обменянный двойной slitter, койлер утиля, точный разровнитель, ножницы, штабелеукладчик, uncoiler, etc. она использована для резать стальную катушку в необходимые ширину и длину для произведения материала для производства стальной структуры, луч h, луч автомобиля, заварка трубы, деформирование в холодном состоянии, пробивать, etc.
Разрезая линия управление PLC, интерфейс человеческ-машины, согласно высокой степени автоматизации, простые деятельность и надежный.
Его можно использовать для обработки катушек металла нержавеющей стали, стали углерода, утюга, алюминия, гальванизированной ленты, меди и других материалов. Он широко использован в сваривая трубе, автомобиле, дозоре, строительных материалах металла, промышленном предприятии и других полях.
Технологический процесс:
Обрабатывайте пропускать,
Поток процесса: питаясь ━ ━ раскручивая отжимая ━ руководства зажимая начальное ━ коррекции ━ грубого ━ worktable перехода ━ ножниц приставного резака leveling━ направляя разрезая (━ двойного места лезвий) займет разъединение ━ провода края Pre и ━ механизма материала прессы переводит ━ ━ таблицы направляя выравнивая обрабатыванное изделие на определенную длину ━ ━ поперечной резки ━ прикрывая ━ discharging упаковка ━ ручная.
Основные технические параметры SLC- (1-6) x1600mm,
| 1. |
Материал |
Горячекатаная сталь углерода
σs ≤235MPa σb ≤460MPa
|
| 2. |
Стальная толщина |
1mm~6mm |
| 3. |
Стальная ширина |
800~1600mm |
| 4. |
Катушка O.D |
800~2000mm |
| 5. |
Удостоверение личности катушки |
Φ508━Φ610mm━Φ760mm |
| 6. |
Стальной вес катушки |
30T |
| 7. |
Диаметр оси ножа |
Φ320mm; |
| 8. |
Твердость лезвия |
HRC56°-59° |
| 9. |
Спецификация лезвия |
Φ320mm×φ480mm×10mm
Φ320mm×φ480mm×20mm
|
| 10. |
Материал лезвия |
H13K |
| 11. |
Количество разреза |
6mm/24strips
5mm/30strips
4mm/35strips
3mm/40strips
|
| 12. |
Выправлять диаметр ролика |
Φ160mm |
| 13. |
Выправлять расстояние ролика |
Φ188mm |
| 14. |
Обрабатыванное изделие на определенную длину scape |
2000mm до 6100mm |
| 15. |
Разрезать точность ширины |
±0.1mm |
| 16. |
Точность длины вырезывания |
±1.5mm |
| 17. |
Раскосная точность |
±1.5mm |
| 18. |
Ширина Минимальн Slitting |
25mm |
| 19. |
Разрезать скорость |
0-50m/min |
| 20. |
Выравнивать скорость |
0-28m/min |
| 21. |
Толщина Максимальн Slitting |
6mm |
| 22. |
Ширина моталки утиля |
≥1.5times толщины плиты |
| 23. |
Высота таблицы деятельности |
800mm |
| 24. |
Сила |
380V/50HZ/3ph |
Технические параметры:
| Модель |
3-12x2200mm |
4-16x2200mm |
5-20x2200mm |
| Толщина (основанная на стальном типе Q235) |
3-12mm |
4-16mm |
5-20mm |
| Ширина |
900-2200mm |
900-2000mm |
900-2200mm |
| Вес катушки |
35T |
35T |
35T |
| Widith финиша |
≥80mm |
≥100mm |
≥150mm |
| Разрезать прокладки |
≤7 |
≤5 |
≤3 |
| Сидя скорость |
0-30m/min |
0-25m/min |
0-20m/min |
| Оккупированный район |
48x11m |
50x11m |
56x11m |
| Сила |
630kw |
820kw |
1050kw |
Главные компоненты линии:
| Никакой |
Имя |
Количество |
| 1. |
типа V платформа хранения |
2 блока |
| 2. |
Гидравлическая питаясь вагонетка |
1 блок |
| 3. |
Гидравлическое двойное главное uncoiler |
1 пара |
| 4. |
Щипок гидравлической прессы и грубый выравнивая прибор |
1unit |
| 5. |
Гидравлические ножницы (режа голову плиты) |
1unit |
| 6. |
Таблица 1 перехода |
1unit |
| 7. |
Гидравлический механизм 1 проводника |
1unit |
| 8. |
Slitter (двойной обмен slitters) |
2units |
| 9. |
Гидравлическая моталка утиля |
2units |
| 10. |
Pre разъединение и механизм материалов прессы |
1unit |
| 11. |
Таблица 2 перехода |
1unit |
| 12. |
Гидравлический направляя механизм 2 |
1unit |
| 13. |
Выправляющ машину (разравниватель) |
1unit |
| 14. |
Обрабатыванный изделие на определенную длину механизм |
1unit |
| 15. |
Гидравлические ножницы 8x2000mm |
1unit |
| 16. |
Гидравлическая типа X поднимаясь платформа |
1unit |
| 17. |
Левая сторона/правая платформа разрядки |
2units |
| 18. |
Гидравлическая система |
1 набор |
| 19. |
Пневматическая система |
1 набор |
| 20. |
Электрическая система управления |
1set |
