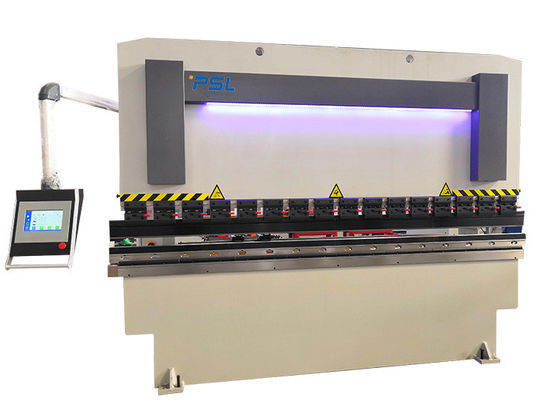

10 Ft гибочная машина металлопластинчатое Wc67k-125t/3200 135T/4000 тормоза гидравлической прессы Cnc 135 тонн

Серия тормоза PPT гидравлической прессы CNC гибочной машины плит нержавеющей стали автоматическая



  Основные особенности этой машины:



1. аранжированы, что на сползая блоке сразу управляет гидравлическая передача, цилиндры масла на обоих концах механического инструмента сползая работой, которая имеет преимущества стабилизированной работы, удобной деятельности, безопасности и надежности.

2.  Механизм синхронизации слайдера принимает механический вал кручения для того чтобы контролировать синхронизацию слайдера, которая имеет высокую точность синхронизации и сильную анти- эксцентричную способность нагрузки.

3.  Механический стоп использован для того чтобы контролировать более низкую мертвую точку, которая стабилизирована и надежна с высокой точностью.

4.  Верстак компенсации отклонения целого ручной легок для того чтобы отрегулировать.

5.  Более низкая функция задержки удерживания давления мертвой точки может уменьшить отскок workpiece и обеспечить точность workpiece.

6.   Он имеет функцию быстрого вперед, который нужно работать вперед для обеспечения выравнивания оператора точного.

7.   Количество осей NC: X (задний стоп), y (стоп)











Основные функции тормоза прессы:



1. Этот тормоз прессы принятое компьютерное проектирование от технологии LVD. Рамка, штоссель и другие важные части проанализированы программным обеспечением анализа конечного элемента ANSYS для обеспечения прочности и структурной разумности рамки.



2.   Гибочная машина использует полностью стальную сваренную структуру, вибрируя обработка вызревания для удаления внутреннего стресса, с высокими ригидностью и стабильностью. Подвергать механической обработке рамки принимает бывший зажимая подвергая механической обработке метод больших расточки пола и центра портала филировальной машины и двигать подвергая механической обработке для обеспечения подвергая механической обработке точности частей.







3.   Adopt интегрировало гидравлическую систему управления, надежный и легкий для обслуживания.
определенные выборы установки позволяют получить особенно умеренные уровни шума оба на машинах средней емкости. Перегрузите предохранение от переполнения оборудует к гидравлической системе, которая может не уверить никакую утечку, и уровень масла можно прочитать или увидеть сразу.





4.    Адвокатура кручения принудила механическую синхронизацию, баланс затвора предела с Y-osью высокой точности.



5.    Задний датчик сварен стальной структурой и имеет высокую ригидность. Он управляется мотором сервопривода, винтом шарика и линейным проводником для обеспечения деятельности высокой точности.



6.   Пальцы назад-датчика имеют высокий параллелизм и быструю регулировку на линейном guider.





7.    Механизм регулирования внешнеторгового и платежного баланса независимого штосселя от собрания цилиндра масла для увеличения герметизируя влияния.



8.    Особенный верхний инструмент приспособлен с быстрый конструированный зажимать для гнуть тонкие плиты нержавеющей стали.

V-плашка 4-way с различными отверстиями





9.    Педаль ноги с аварийной остановкой.



10.    Передняя крышка штосселя с лампой для освещать.



11.    Быстрые/быстрые верхние clampings инструмента



12.    Регулятор CNC для тормоза гидравлической прессы: Delem DA41T, Estun E300T, EASYCAT TP10s

Этот регулятор только может контролировать ось-x 2 сервоприводов & y, и crwoning таблицу.

функция Мульти-работ-шага программируя может достигнуть автоматической деятельности и contnuous процедур по располагать или мульти-шага, так же, как автоматической регулировки точности для положений заднего затвора и скользя блока;











Опционные функции или части,



1.   Передние движения сторонников ровно на линейном guider вдоль worktable внутри rightward или влево, также можно отрегулировать вверх и вниз.



2. безопасный протектор лазера.



3. моторизовал механическую увенчивая таблицу.



4. регулятор SNC53 CNC для того чтобы контролировать больше axises с моторами сервопривода (x, Y1, Y2, r, Z1, Z2)



5. обновления главного мотора к мотору сервопривода.



6. луч Назад-датчика с двойным линейным guider для того чтобы двинуть пальцы легко.



7. горло глубины до 600mm























   Главные компоненты:



Опционная модель	Изготовитель	Примечания
Система CNC	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(Опционный) (Опционный)
Гидравлическая система	Главные клапаны соленоида	Rexroth ВО ПЕРВЫХ
Запечатывания	цилиндры	МЕРКЕЛЬ NOK
Задний датчик	Мотор сервопривода   Винт шарика + линейное guider	EASTCAT Тайвань
Масляный насос	Внутренний масляный насос шестерни	NACHI Солнечный
Главная власть	Мотор AC Мотор сервопривода	Wanbang VEICHI	(Опционный)
Таблица работы	Ручная увенчивая таблица Моторизованная механическая увенчивая таблица	PSL PSL	Опционный
Безопасность	Загородки сторон фронта 2 стальные Заднее безопасное предохранение от датчика	PSL	(Опционный)
Передний поддерживающий кронштейн	Фиксированный простой поддерживающий кронштейн поддерживающий кронштейн установил на линейном проводнике	PSL	(Опционный)
Напряжение тока	380V/50HZ	PSL	Подгонянный
Электрический компонент	Реле Schneider, контактор	Schneider
Педальный контроллер	Корейский переключатель Kaikun вертикальный	Корейское Kaikun
Deptj горла	400mm 400-600mm (опционный)	PSL





Параметры серии PPT (k) основные.





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
KN номинального давления	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Складная ширина mm доски	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Дистанционирование столбца mm	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Ход mm слайдера	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Расстояние mm регулировки слайдера	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Расстояние между слайдером и таблицей mm	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Глубина mm горла	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Ширина mm Worktable	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Управлять скоростью mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Работая скорость mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Возвращенная скорость mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
KW силы мотора	3	3	3	3	4	4	4	5,5	5,5	5,5	7,5	7,5	11	11
Чистый вес механического инструмента kg	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Задний блок размечая mm	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Том l топливного бака	63	63	109,5	63	109,5	130,8	130,8	130,8	130,8	130,8	130,8	130,8	164,7	164,7
Общая длина mm размера	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Размеры mm	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Размер высокий mm возникновения	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
