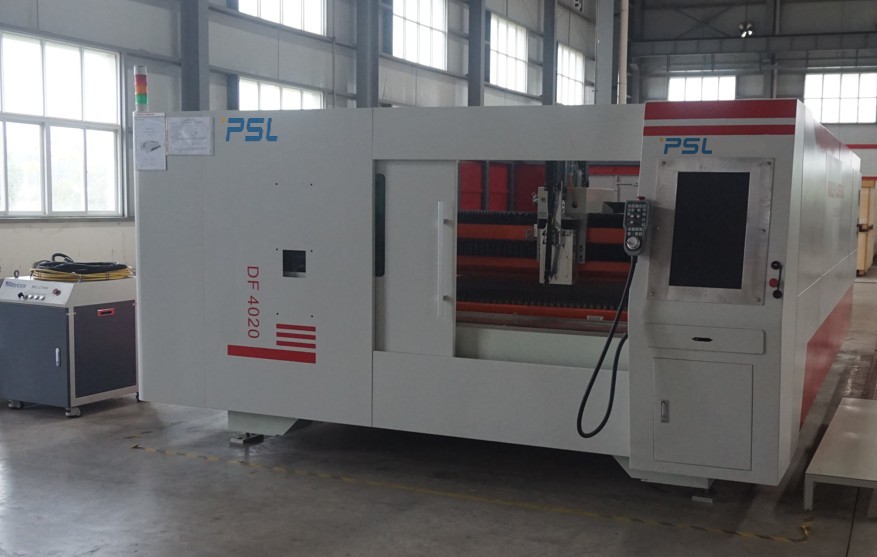

Настольный автомат для резки лазера волокна CNC с таблицей обменом
Индустрии применения
Автомат для резки лазера волокна широко использован в делать письма металла, изделия кухни, рекламируя письма, металлический лист обрабатывая, части металлов компоненты и, Ironware, шасси, шкафы & шкафы обрабатывая, ремесла металла, изделия искусства металла, вырезывание панели лифта, оборудование, автозапчасти, электронные части, Nameplates, etc…
Применимые материалы для автомата для резки лазера
Лазер волокна режа оборудование соответствующий для металла режа с листом нержавеющей стали, стальной пластиной слабых/углерода, плитой легированной стали, листом весны стальным, плитой утюга, гальванизированной плитой, алюминиевой плитой, листовой медью, латунной плитой листа, бронзовых, золотой посудой, серебряной плитой, плитой титана, металлическим листом, металлической пластиной, etc…
Основные технические характеристики резца лазера таблицы обменом,
l верхние и более низкие стороны материала удобно, одна сторона нагружает и другое разгружает, и 2-3 люд с операторами машины CNC могут осуществить производство оборудования.
l Уменьшите потерю «инструмента» во время производственного процесса.
l Его можно уточнять и модернизировать снова на основании первоначальной режа платформы, и закрытого защитного чехла смогите быть доработано, которую можно закрыть для продукции и обработки, с нул загрязнениями и низким экологическим шумом.
продукцию и обработку l внеконтактную, лазер режа энергию и скорость движения можно отрегулировать, которая могут осуществить
разнообразие продукции и обработки.
l хорошо для ориентации, связывает с системой CNC, и хорошо для фактической деятельности.
l сохраняет время и эффективность деятельности роста.
l в соответствии с инструкциями управлением заказа, принимает повороты для того чтобы обменять таблицу деятельности.
l сокращает загрузку и время разгружать металлического листа, таким образом улучшая эффективность продукции.
Основные параметры технологии,
| Имя машины |
Автомат для резки лазера волокна CNC таблицы обменом |
| Модель |
FCLD4020-4000W |
| сила лазера |
4000w |
| источник лазера |
MAX/RAYCUS/IPG |
| Длина волны лазера |
1070nm |
|
Сентенция режа толщину
|
сталь углерода (O2ие) |
18mm-20mm |
| нержавеющая сталь (N2) |
10mm-12mm |
| Алюминиевый лист |
6mm-8mm |
| Латунный лист |
5mm |
| Сентенция режа скорость |
120m/min (согласно материалам) |
| Максимальное ускорение |
1.2G |
| Нестабильность энергии |
≤2% |
| поддержанные графические форматы |
CAD, программное обеспечение CorelDraw, DXF/DWG/PLT |
| Режа область |
4000×2000 |
| Путешествовать оси x |
4000 |
| Путешествовать Y-osи |
2000mm |
| Путешествовать оси z |
250mm |
| точность перемещает |
±0.03mm/m |
| точность Y-osи положения x |
±0.03mm/m |
| Максимальный нагружая вес верстака |
2000KG |
| сила машины |
350V-420V/50Hz |
| Вес машины |
6500kg |
| Размеры |
10600x3350x2500mm |
Главные компоненты,
| Имя |
Краткое описание |
Бренд страны |
| Лазер волокна |
IPG2000W |
MAX/RAYCUS/IPG |
| Оптическая система |
RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Приставной резак автофокуса |
Особенный приставной резак для стекловолокна |
WSX/Raytools/Precitec |
| Преданная система охлаждения |
Двойная система циркуляции, трубка титана теплообмена, над сигналом тревоги температуры, предохранение от подачи |
Ухань Hanli/Tongfei |
| Механическая система передачи |
Рельс Тайваня Hiwin высокоточный высокоскоростной
Механизм реечной передачи Тайваня YYC (спиральный)
|
Тайвань Hiwin
Тайвань YYC
|
| Система торможения |
INNOWELLE-FIEDLER/Alpha |
Германия |
| Пропорциональный клапан |
SMC |
Япония |
| Электрическая установка |
Schneider/ABB |
Франция |
| Отслеживать систему датчика |
Индукция высокой точности автоматическая, точность 0,1 mm |
Шанхай CYPCUT |
| Компьютерная система |
Особенный промышленный ПК для лазера |
Тайвань Yanxiang |
| X-ОСЬ |
Блок СЕРВОПРИВОДА |
Yaskawa/Фудзи, Япония
Перепад, Тайвань
|
| Y-OSЬ |
Блок СЕРВОПРИВОДА
|
Yaskawa/Фудзи, Япония
Перепад, Тайвань
|
| Z-ОСЬ |
Блок СЕРВОПРИВОДА |
Yaskawa/Фудзи, Япония
Перепад, Тайвань
|
| Резать программное обеспечение |
Профессиональный CNC режа программное обеспечение |
Шанхай CYPCUT |
| Программное обеспечение гнездиться |
CypNest |
Шанхай FSCUT |
| I / Карта o |
32 пункта |
CYPCUT |
| Регулятор напряжения тока |
Опционный |
Китай |
| Автомат для резки |
Портал точности
Таблица обменом
|
Изготовитель |
| Регулятор электропитания |
|
Изготовитель |
