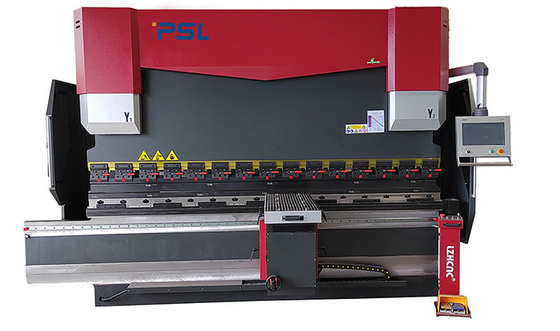

Новые тормоз и гибочная машина прессы CNC дизайна для обработки металлического листа





Введение применения тормоза прессы CNC,







Принчипе и особенности тормоза прессы CNC:





1, структура тормоза прессы CNC:
1) полная стал-сваренная структура; выйденные и правые дома, таблица работы и лапа цилиндра сварены во всю рамку.

2) После сваренный, внутренний стресс исключен путем закалять, поэтому вся сталь сильна и стабильности.
2) Программное обеспечение анализа конечного элемента ANSYS для обеспечения надежности и прочности рамки машины и гнуть точности.



2, система CNC, который нужно контролировать:

1) Все действия (оси x, r, z бежать) затвора Назад-датчика;

2) Ход Ram проконтролирован



3) Пропускать и давление гидравлической системы в 2 гидравлических блоках сервопривода

4) Регулировка компенсации отклонения





3, гидравлическая система:
1) Интегрированная система управления импортированная от Rexroth Германии;
2) 2 масляного бака с досками сервопривода основными motors+pumps+valves управляя 2 cylinderes sieds отдельно;

3) Уменьшите установку трубопроводов, меньше масла использовано и температура масла низкие долгосрочные;
4) обеспечивает работая стабильность и лучшее возникновение.



4, 2 главных цилиндра масла:
1) режим контроля короткозамкнутого витка: Доски клапанов сервопривода Германии и импортированный скрежеща правитель;

2) Высокочастотная гидравлическая технология контроля, более быстрая, эффективный и точный.
3) Полностью отличающийся от традиционные гибочные машины механического стопа;
4) высокая точность плавного движения располагая и гнуть;


5, задний затвор датчика:
1) высококачественный винт шарика и линейное guider для обеспечения останавливая точности.
2) более функциональный преграждать мульти-оси доступен согласно требованию к клиента.

3) Наборы стандарта 2 пальцев установленных в линейном guider установленном на задний луч датчика, о сложных формах работают части, 4 или система датчика 5 пальцев задняя и соответствуя плашки доступны для вашего выбирают.



6, рука фронта следовать:

1) Моторы сервопривода управляя поддерживающим кронштейном вверх и вниз следовать изогнутой плиты.

2) Экстренныйый выпуск для большой плиты размеров гнуть для сохранения работников и для избежания аварии.



7, стороны тела 2:
1) c сформировал плиты приспособлен на обе стороны;
2) правитель решетки высокой точности зафиксирован между c сформировал плиты и Ram;
3) избегает влияний на гнуть точности возникая от искажения тела машины во время гнуть.









Введение основных частей:



-- Регулятор DELEM DA53T CNC:









-- Правитель решетки GIVI

Тормоз прессы CNC использует полно servocontrol короткозамкнутого витка электрогидравлический,

Сигналы положения Ram могут быть обратной связью к системе CNC правителем датчика 2 сторон,



после этого регулятор DA66T CNC регулирует количество масла пропуская путем изменение раскрывая размера одновременного клапана

, hereby контролирующ штоссель Y1, Y2 бежать на таком же уровне, поддерживая параллельное государство worktable.









-- Механическая таблица увенчивать/компенсации

• Местный механизм компенсации отклонения использует механическую структуру компенсации таблицы взаимодействия. Управление автоматического вычисления регулятора CNC.









-- Затвор Backgauge,

●Ось x drived мотором сервопривода



●Ось r drived мотором сервопривода



●Z1, оси Z2 (палец 1 и 2) drived мотором сервопривода (опционным)

●Z3, оси Z4 drived моторами сервопривода для того чтобы поддержать следование стальной пластины во время гнуть (опционный)

●все оси drived моторами сервопривода









-- Фронт поддерживая/следующий оружие





-- Быстрый зажимать для того чтобы исправить верхний инструмент fastly и легко









--Стандартный верхний инструмент и двойная V-плашка (стиль Amada) на машине

Материалы: 42CrMo

Общий гася процесс, высокая твердость и хорошее сопротивление носки.

Одиночная или двойная V-плашка V8, V12, (подгонянные) V16









-- Уплотнения цилиндра Германии BAUSER и Busak+Shamban









-- Надежная электрическая система

• Электрическая деталь (реле, контакторы) Франция Schneider
• Пылезащитная ранг IP54 шкафа для того чтобы гарантировать высококачественную электрическую систему
• Функция открыть двери и выключения

• Высококачественные водители мотора сервопривода Estun







--  Защищать безопасности лазера











Параметры тормоза прессы CNC серии HPB,
