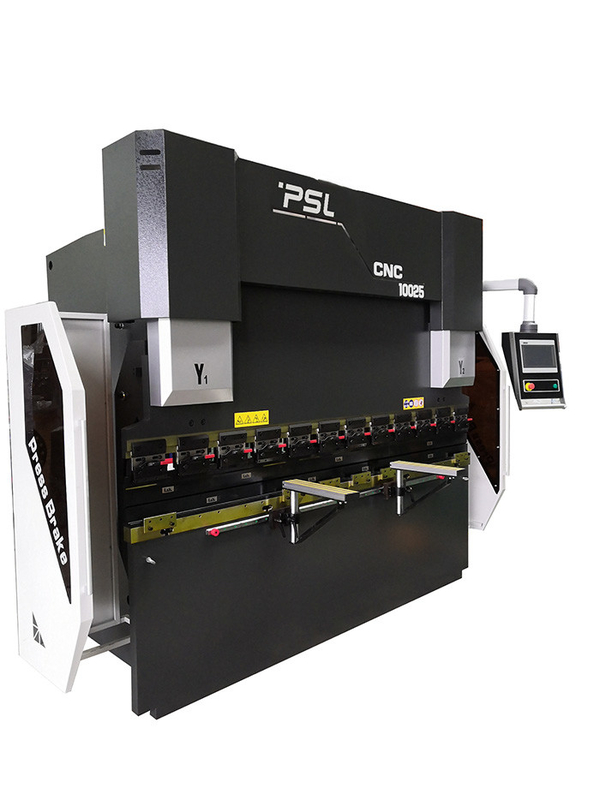

гибочная машина плиты CNC гибочной машины листа Electro 135T 10ft гидравлическая

гибочная машина металлического листа тормоза прессы CNC синхронизации 135T 10ft электрогидравлическая







Основные параметры:

Серийный нет.	Имя	Блок	HPE135/3100
1	Отжимать силу	Kn	1350
2	Длина Max.bending	mm	3100
3	Расстояние между рамками	mm	2600
4	Высота максимального открытия	mm	500
5	Ход Ram	mm	200
6	Глубина горла	mm	400
7	Скорость захода на посадку	mm/sec	150
8	Работая скорость	mm/sec	10
9	Скорость возвращения	mm/sec	110
10	Y1, точность Y2-axis	mm	0,02
11	ход датчика X-оси задний	mm	600
13-	Прямота части работы	mm/m	≤0.03
14-	X и r точности оси	mm/m	0,05
15-	Фиксированные передние оружия	ПК	2
16-	Задний палец датчика	ПК	3
17-	увенчивать V-оси	Механический увенчивать
18-	Оси управлением CNC	Y1, Y2, X, R, +V
19-	Сила главного мотора	kw	11
20-	Система CNC	DELEM DA53T
21	Длина машины	mm		4200
22	Ширина машины	mm		2100
23	Высота машины	mm		2570
24	Вес машины	kg		8700





исходное состояние:





Никакой	Имя	Модельный/изготовление
1	Система CNC	Голландия Delem DA53T, DA58T, регулятор DA66T
2	Электрооборудование	Электрооборудование Франции Schneider
3	Назад-датчик	Винт шарика + линейное guider; 3-4sets пальца двигая на линейное guider
4	Главный мотор	Мотор сервопривода Estun или VEICHI
5	Мотор сервопривода	Нанкин Estun
6	Водитель сервопривода	Нанкин Estun
7	Переключатель педали	KACON, Южная Корея
8	Кольцо запечатывания	BAUSER и Busak+Shamban, Германия

9	Гидравлическая система	Rexroth, Германия
10	Масляный насос	Высокая эффективность Германии ALLEAD & малошумный внутренний масляный насос насоса с зубчатой передачей
11	Соединитель трубки масла	Германия EMB
12	Верхние инструмент и V-плашка	Одно установили стандартного верхнего инструмента и v плашка
13	Назад-датчик	Винт шарика Тайваня Hiwin и линейный ведущий брус
14	Цилиндр масла	Китай Taifeng
15	Быстрый зажимать	Китайский бренд
16	Компенсация отклонения	Механическая компенсация/увенчивая таблица

17	Скрежеща правитель	Италия GIVI
18	Стандартная ось	4 +1 (Y1, Y2, X, R, +V)



Принчипе и особенности машины:



●Рамка сделана из структуры стального листа сваренной, левый и правые дома, таблица работы и лапа цилиндра сварены во всю рамку. После сваривать, внутренний стресс исключен путем закалять, поэтому вся сталь сильна и стабильность хороша.



●Высокочастотная гидравлическая технология контроля, более быстрая, эффективный и точный.



●Приносят заднему датчику тормоза прессы CNC систему датчика пальцев стандарта 2 заднюю, о сложных формах работайте части, 4 или система датчика 5 пальцев задняя и соответствуя плашки доступны для вашего выбирают.



●Согласно данным по металлического листа входного сигнала на тормозе прессы, система CNC может автоматически высчитать и отрегулировать компенсацию отклонения таблицы производя равномерную длину всех углов работ-частей.



●Расстояние и высота заднего затвора и хода Ram проконтролированы системой CNC, которая удобна и быстра.



●Цилиндр масла подвергался механической обработке со всеми flowings для того чтобы получить самое лучшее условие, как задумано, погашенный и закаленный, и тонкий помол, и после этого трудная плакировка хромия и другие процессы.  в конце концов assembely импорт кольца запечатывания, явление утечки масла в обслуживании клиента.



●Гидравлическая система принимает интегрированную гидравлическую систему дороги масла для уменьшения установки трубопровода.



●Польза механической компенсации отклонения дает доступ к равномерным полнометражным workpieces. что может сделать таблица происходит относительное движение и формирует идеальную выпуклую кривую, обеспечивающ что относительные положения со слайдером держат неизменно.









Введение основных частей:



--Особенности системы Голландии Delem DA-53T:



DA-50T-series предлагает самое легкое программирование CNC основанное на пользовательском интерфейсе экрана касания Delem графическом. Новый компакт DA-53T добавляет современное полное решение управлением касания для синхронизированных тормозов прессы.

Эта панель основала контроль, стандарт способный на контролировать до 4 оси, может быть интегрирована в шкафах так же, как использована в опционном pendulant снабжении жилищем руки. Свой 10,1» цвет TFT разрешения широкого экрана высокий, с технологией касания промышленной ранга multi, дает доступ к доказанному пользовательскому интерфейсу Delem. Он включает сразу навигацию касания «ключев» между программированием продукта и фактическим производством. Обнаружены местонахождение функции где необходимый, предлагая оптимизированная эргономика в течении всего применения.

Загибы регулировки и теста машины уменьшены к минимуму с быстрым и легкий взаимодействовать работы sequence.USB программ-к-продукции включает быструю подпорку продукта и инструмента используя ручки памяти USB.

Стандартные функции управления машины Y1-Y2, x, R-ось и увенчивать. Вторая задняя ось датчика может также быть набором как ось z.



Особенности DA-53T:

l навигация касания «ключев»

l 10,1» высокий цвет TFT разрешения

l до 4 оси (Y1, Y2 + 2 вспомогательных оси)

l увенчивая контроль

l инструмент/материал/библиотека продукта

l сервопривод и управление инвертора частоты

l выдвинул алгоритмы управления Y-osи для короткозамкнутого витка так же, как незамкнутых сет клапанов.

l TandemLink (вариант)

l взаимодействовать ручки памяти USB

l программное обеспечение Profile-53TL автономное





-- Гидравлическая система Германии Rexroth:















-- Германия BAUSER и уплотнения Busak+Shamban

Сильная способность анти--штранг-прессования проделать брешь

Не будут переплетены или не будут fliped уплотнения

Хорошее сопротивление носки и легкое собрание



Хорошее течебезопасное













-- Правитель датчика GIVI

Тормоз прессы CNC использует полно servocontrol короткозамкнутого витка электрогидравлический,

Сигналы положения Ram могут быть обратной связью к системе CNC правителем датчика 2 сторон,



после этого регулятор DA58T CNC регулирует количество масла пропуская путем изменение раскрывая размера одновременного клапана

, hereby контролирующ штоссель Y1, Y2 бежать на таком же уровне, поддерживая параллельное государство worktable.









-- Механическая увенчивая таблица

• Местный механизм компенсации отклонения использует механическую структуру компенсации таблицы взаимодействия. Управление автоматического вычисления регулятора CNC.
• Каждая группа состоит из нескольких групп в составе трехмерные криволинейные поверхности с различными наклонами. Кривая компенсации ближе к кривой деформации плиты скольжения, которая значительно улучшает подвергая механической обработке точность гибочной машины.







-- Backgauge

●Ось x drived мотором сервопривода через винт шарика

●Ось r drived мотором сервопривода через винт шарика

●Винт шарика Тайваня HIWIN и проводник вкладыша

●все моторы сервопривода

●Руководство регулируя положение пальцев









-- Быстрый зажимать для того чтобы исправить верхний инструмент легко









--Одно установило стандартного верхнего инструмента и двойной V-плашки (стиль Amada)

Материал: 42CrMo или подгонянный

Общий гася процесс, высокая твердость и хорошее сопротивление носки.

Двойная V-плашка V8, V12, (подгонянные) V16











-- Надежная электрическая система

• Электрическая система Франция Schneider
• Оборудованный с пылезащитным шкафом для того чтобы гарантировать высококачественную электрическую систему
• Раскройте дверь и выключение, высококачественный водителя мотора сервопривода.
